Прислали на замену ТЭН из приточной установки: трубка диаметром 8,5 мм, по всей длине насажены стальные рёбра. Внешне как радиатор. Сгорел не сам, сгорел от того, что механики завесили калорифер тряпками на сушку. Поток воздуха пропал, оболочка перегрелась, спираль отгорела.
Короткий ответ
Оребрённый ТЭН (ТЭНР) нужен там, где тепло надо отдавать воздуху или газу. Рёбра увеличивают площадь поверхности, поэтому ту же мощность можно получить при меньшей удельной нагрузке, оболочка не перегревается. Подбирают его по диаметру трубки, развёрнутой длине, мощности и скорости потока воздуха.
Почему оребрённый ТЭН не перегорает там, где обычный сдаётся
Обычный гладкий ТЭН в воздухе обязан работать при удельной нагрузке 5–15 Вт/см². Это предел для стали и нихрома. Если взять мощность выше, поверхность трубки разогревается так, что периклаз и спираль начинают деградировать. Воздух отводит тепло плохо, на порядок хуже воды.

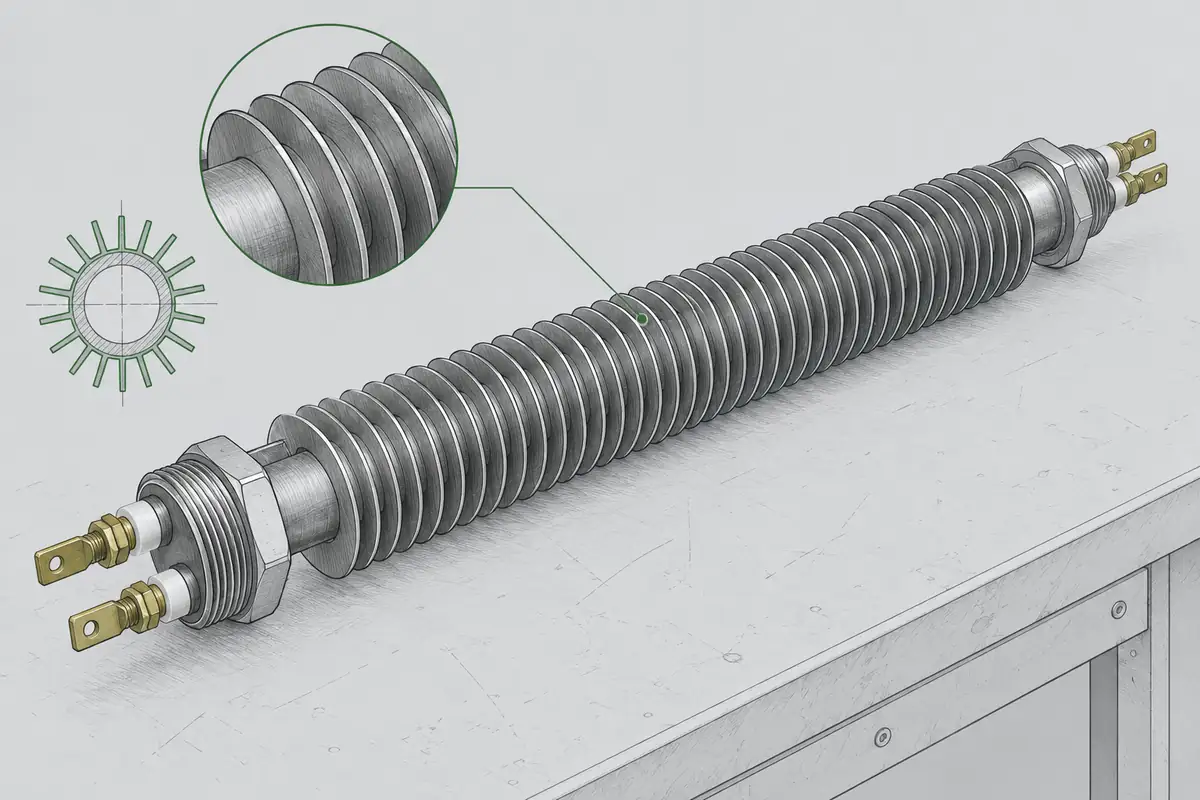

Оребрение меняет дело. Ребра увеличивают площадь теплоотдающей поверхности в несколько раз. Одну и ту же мощность можно размазать по большей площади, и удельная нагрузка на каждом квадратном сантиметре окажется ниже. Температура оболочки падает, спираль живёт дольше.
Удельная поверхностная мощность
Это мощность, которая приходится на 1 см² активной поверхности нагревателя, в Вт/см². Считается по формуле q = P / (π × d × L), где P мощность в ваттах, d диаметр трубки в сантиметрах, L развёрнутая длина активной части в сантиметрах. Для оребрённого ТЭН в расчёт берут площадь трубки вместе с рёбрами.
Главное условие
Без обдува оребрённый ТЭН почти бесполезен. Тепло из него уносит поток воздуха. Если поток перекрыть, температура оболочки растёт до аварийной, и никакие рёбра не спасут. На практике такой режим убивает ТЭН за несколько месяцев.
Что говорит ГОСТ про ТЭН и откуда берутся размеры
По ГОСТ 13268-88 развёрнутая длина активного участка ТЭН лежит в пределах 250–6300 мм с допуском ±2% для длин до 1000 мм и ±1% для длин свыше. Оболочка выпускается диаметром 6,5, 8,0, 8,5, 9,5, 10,0, 13,0 и 16,0 мм. Напряжения стандартные: 12, 24, 36, 42, 48, 60, 127, 220 и 380 В. Диапазон мощностей от 0,10 до 25,00 кВт.
Оребрённые ТЭН этот ГОСТ прямо не описывает, он про обычные трубчатые нагреватели круглого сечения. Но базовая конструкция та же: нихромовая спираль в периклазе, запрессованная в трубку. Периклаз, оксид магния MgO, держит температуру плавления около 2825°C, изолирует спираль от трубки и при этом проводит тепло.
| Параметр | Значения по ГОСТ |
|---|---|
| Развёрнутая длина | 250–6300 мм, допуск ±2% до 1000 мм, ±1% свыше |
| Диаметр оболочки | 6,5 / 8,0 / 8,5 / 9,5 / 10,0 / 13,0 / 16,0 мм |
| Номинальное напряжение | 12, 24, 36, 42, 48, 60, 127, 220, 380 В |
| Мощность | 0,10–25,00 кВт |
| Сопротивление изоляции | не менее 0,5 МОм холодного, 50 МОм горячего |
| Ток утечки | не более 0,75 мА/кВт |
В обозначении оребрённого ТЭН появляется буква Р, например ТЭНР. Дальше идёт буква контактного стержня, диаметр трубки, мощность, напряжение и номер модификации. Буква A означает длину контактного стержня в заделке 40 мм, буква B означает 65 мм. Эти стержни припаивают к спирали, и их длина важна для посадки в клеммную коробку калорифера.
Как посчитать удельную нагрузку для оребрённого ТЭН
Посчитаем на конкретном примере. ТЭН мощностью 3000 Вт, диаметр трубки 10 мм, длина активной части 1500 мм. Без рёбер площадь поверхности равна π × 1,0 × 150 = 471 см². Удельная нагрузка q = 3000 / 471 ≈ 6,4 Вт/см². Для воды это нормально, для воздуха уже на пределе при естественной конвекции.
Теперь то же самое с рёбрами. Ребра высотой 15 мм и шагом 5 мм увеличивают площадь примерно в 4–5 раз. Тогда удельная нагрузка падает до 1,3–1,6 Вт/см², и ТЭН можно ставить в калорифер с небольшим обдувом. Температура оболочки останется умеренной, спираль не перегреется.
| Вода | 3–10 Вт/см² |
| Воздух | 5–15 Вт/см² |
| Масло | 1–5 Вт/см² |
Если q поднимается выше 20 Вт/см², нихром разогревается свыше 850°C, окисляется и отгорает за считанные месяцы. Это не теория, это вскрытие каждого второго сгоревшего ТЭН.практика производства
Как выбрать мощность оребрённого ТЭН для калорифера
Мощность считают по той же физике, что и нагрев воды: P = (m × c × ΔT) / t. Масса воздуха m в килограммах, удельная теплоёмкость c примерно 1,005 кДж/кг·К, ΔT разница температур на входе и выходе, t время нагрева в секундах. Для калорифера удобнее считать через объёмный расход воздуха.
Пример. Приточная установка гонит 500 м³/ч. Плотность воздуха около 1,2 кг/м³, значит массовый расход m/t = 500 × 1,2 / 3600 ≈ 0,167 кг/с. Надо нагреть воздух с −10°C до +20°C, ΔT = 30°C. Мощность P = 0,167 × 1005 × 30 ≈ 5035 Вт. Ближайший стандартный ТЭН 5 кВт.
Почему ТЭН в калорифере сгорает: пять причин
Первая и самая частая причина это перекрытый поток воздуха. Завесили калорифер тряпками, заслонили мебелью, забился фильтр. Тепло не отводится, оболочка перегревается.

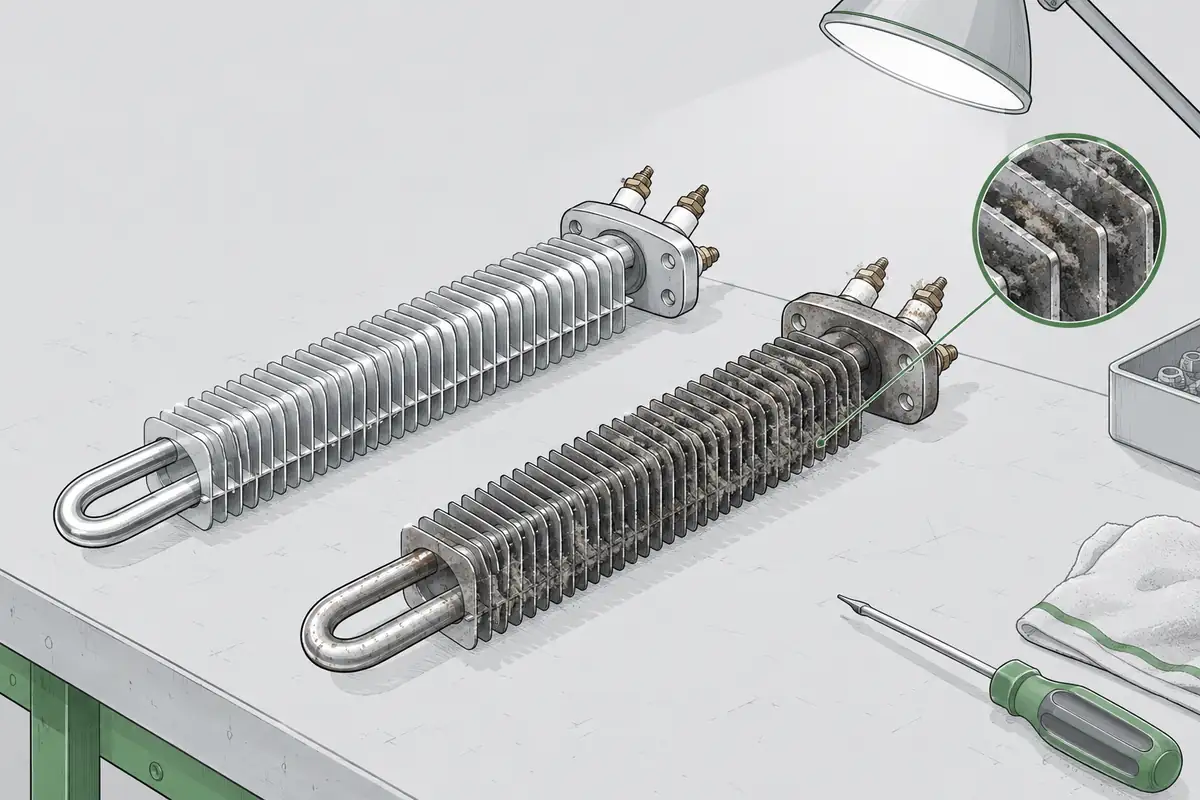

Вторая причина это пыль на рёбрах. Слой пыли работает как утеплитель, теплоотдача падает, температура растёт. В сухих помещениях и цехах это убивает ТЭН за сезон.
Третья причина это завышенная удельная нагрузка. Если ТЭН подобрали короткий и мощный, q выше 15 Вт/см², а обдув слабый, перегрев обеспечен. Нихром окисляется, сечение спирали уменьшается, сопротивление растёт, и ТЭН отгорает.
Четвёртая причина это скачки напряжения. Периклаз держит изоляцию, но при перенапряжении до 250 В и выше нагрузка на спираль растёт. На практике это ускоряет отказ, особенно если ТЭН уже работал на предельной нагрузке.
Пятая причина механическая: ТЭН согнули при монтаже, ударили, повредили периклаз. В трещину попадает влага, и через какое-то время происходит пробой на корпус.
Нет обдува
Поток воздуха перекрыт или ослаб. Проверьте фильтры, заслонки, вентилятор. Сгоревший ТЭН менять бесполезно, пока не вернёте обдув.
Пыль на рёбрах
Рёбра забиты пылью и ворсом. Чистите калорифер перед каждым отопительным сезоном, продувайте сжатым воздухом.
Мощный и короткий
Удельная нагрузка завышена. Посчитайте q по формуле и возьмите ТЭН длиннее или с большим оребрением.
Скачки напряжения
В сети 250 В вместо 220. Стабилизатор или реле напряжения продлит жизнь любому ТЭН.
Повреждение трубки
Не гните ТЭН на месте, не бейте по нему. Изгиб делается на производстве, после него периклаз уплотняется заново.
Из чего делают оребрённый ТЭН и что выбрать
Трубка обычно нержавеющая сталь AISI 304 с 18% хрома и 8% никеля. Она держит коррозию в агрессивной среде и перепады температуры. Рёбра чаще стальные оцинкованные или алюминиевые, они насаживаются на трубку с натягом для плотного теплового контакта.
Для нагрева чистого воздуха в сухом помещении хватает стальной трубки и стальных рёбер. Для агрессивной среды, химического производства, помещений с высокой влажностью, берите нержавеющую трубку. Алюминиевые рёбра дают лучшую теплопередачу, но в агрессивной среде корродируют быстрее.
| Среда | Трубка | Рёбра |
|---|---|---|
| Сухой воздух, склад, цех | Углеродистая сталь | Сталь оцинкованная |
| Влажный воздух, теплица | AISI 304 | Сталь оцинкованная |
| Агрессивная среда, химия | AISI 304 | Нержавеющая сталь |
| Высокая температура воздуха | AISI 304 | Сталь с покрытием |
Если старый ТЭН ещё цел, лучший способ подобрать новый это снять размеры и маркировку со старого. Развёрнутая длина, диаметр трубки, мощность, напряжение. По этим данным изготовят точно такой же. Подробно про замеры написано в статье как подобрать ТЭН на замену по старому.
Как проверить оребрённый ТЭН мультиметром перед установкой
Перед монтажом проверяйте каждый новый ТЭН, даже если он из заводской упаковки. Сначала визуальный осмотр: трещины на трубке, почернения, коррозионные пятна. Такое сразу возвращайте.
Про ток утечки
Ток утечки нового ТЭН не должен превышать 0,75 мА на киловатт мощности. На 5 кВт это 3,75 мА. Измеряется мегаомметром или специальным прибором, обычный мультиметр его не покажет.
Подключение оребрённого ТЭН к сети
Однофазный ТЭН 220 В подключается на фазу и ноль, корпус заземляется. Ток считается по формуле I = P / U. Для 3000 Вт это 3000 / 220 ≈ 13,6 А. По ПУЭ для токов 13–16 А берут медный кабель сечением не меньше 6 мм².
Трёхфазная схема используется, когда нужна мощность больше 5–7 кВт. Три ТЭНа соединяют звездой или треугольником. Звезда: каждый ТЭН между своей фазой и нейтралью, на каждом 220 В. Треугольник: ТЭНы между парами фаз, на каждом 380 В.
Ток в трёхфазной сети считается по формуле I = P / (√3 × U × cos φ). Для резистивной нагрузки cos φ ≈ 0,95. Три ТЭНа по 3000 Вт на 380 В дают I = 9000 / (1,73 × 380 × 0,95) ≈ 14,4 А. Кабель выбирают по этому току, лучше с запасом.
Число ТЭНов в трёхфазной группе стараются делать кратным трём, чтобы нагрузка на фазы была одинаковой. Если поставить два ТЭНа, одна фаза останется без нагрузки, а две получат перекос.
Проверка перед включением
Перед включением проверьте сопротивление изоляции мегаомметром. Минимум 0,5 МОм холодного ТЭН по ГОСТ. Если меньше, сушите ТЭН в сухом тёплом месте и повторите замер. Только потом подавайте напряжение.
Как ухаживать за оребрённым ТЭН, чтобы не менять каждый год
Магниевый анод, про который все говорят для бойлеров, для воздушного калорифера не нужен. В воздухе нет электролита, анод просто не работает. Вместо него профилактика другая: чистота воздуха, нормальный поток и контроль температуры.
- Перед сезоном продуйте рёбра сжатым воздухом со стороны входа потока.
- Проверьте фильтры приточной установки, замените загрязнённые.
- Убедитесь, что заслонки открыты, вентилятор даёт паспортный расход.
- Измерьте ток каждой фазы, сверьте с паспортным. Отклонение больше 10% это сигнал.
- Проверьте затяжку клемм: ослабленный контакт греется и отгорает.
- Мегаомметром раз в год проверяйте сопротивление изоляции, не меньше 0,5 МОм.
Если калорифер стоит в пыльном цехе, ставьте фильтр грубой очистки перед ТЭН. Это дешевле, чем менять оребрённый ТЭН каждый сезон. Пыль на рёбрах работает как одеяло: тепло не уходит в поток, оболочка перегревается.
Вода для оребрённого ТЭН не нужна, он греет воздух. Но если калорифер работает в помещении с агрессивными испарениями, трубка должна быть нержавеющая AISI 304. Обычная углеродистая сталь проржавеет быстрее, чем вы ожидаете.
Частые вопросы
Частые вопросы
Чем оребрённый ТЭН отличается от обычного гладкого?
Ребра увеличивают площадь теплоотдающей поверхности. Один и тот же нагрев можно получить при меньшей удельной нагрузке на оболочку, значит оболочка холоднее, а ресурс выше.
Какую удельную нагрузку можно давать на оребрённый ТЭН в воздухе?
Для воздуха рекомендация 5–15 Вт/см². Её считают по площади активной поверхности с учётом рёбер, а не по площади гладкой трубки. Верхний предел берут только при обдуве.
Можно ли поставить оребрённый ТЭН в воду вместо обычного?
Нет. Ребра зарастут накипью за пару месяцев, теплоотдача упадёт, и ТЭН перегорит. Оребрение делают для газов и воздуха, для жидкости берут гладкие ТЭН.
Что будет, если оребрённый ТЭН работает без обдува?
Температура оболочки будет расти, пока не упрётся в защиту. Тепло отводится потоком воздуха, без потока ребра превращаются в утеплитель. На практике это отказ спирали за несколько месяцев.
Как по маркировке понять, что ТЭН оребрённый?
По букве Р в обозначении: ТЭНР. Дальше идут диаметр трубки, мощность, напряжение и номер модификации. Расшифровка остальных символов та же, что у обычных ТЭН по ГОСТ 13268-88.
Нужен ли магниевый анод для оребрённого ТЭН в калорифере?
В воздухе анод не нужен, он работает только в воде. Для воздушного нагревателя важнее чистота воздуха от пыли и нормальный поток воздуха через рёбра.
