За год через нашу мастерскую проходит больше сотни ТЭНов из котлов, и в девяти случаях из десяти проблема не в качестве, а в неправильно подобранной мощности. Хозяин ставит первый попавшийся элемент на 3 кВт в бойлер 200 литров и удивляется, что вода греется полдня. Или наоборот, лепит 12 кВт в однофазную розетку и выбивает пробки. Расскажу, как считать мощность правильно, чтобы не гадать.
Короткий ответ
Мощность ТЭН для котла рассчитывается по формуле P = (m × c × ΔT) / t, где m (масса воды в кг), c (удельная теплоёмкость 4200 Дж/(кг·°C)), ΔT (разница температур), t (время нагрева в секундах). Для дома 100 м² со средними теплопотерями 100 Вт/м² потребуется котёл около 10 кВт. Но в однофазной сети 220 В такой ТЭН не включить: ток будет 45 А, нужно сечение кабеля 10 мм² и автомат на 50 А, что редко встречается в квартирах. Поэтому для мощностей выше 6 кВт обычно используют трёхфазное подключение 380 В.
Как рассчитать мощность по объёму и времени нагрева
Формула одна для любого нагрева воды: P = (m × c × ΔT) / t. Разберём на примере.
| Масса воды (m) | 200 кг (200 л) |
| Удельная теплоёмкость (c) | 4200 Дж/(кг·°C) |
| Разница температур (ΔT) | 50 °C |
| Время (t) | 3600 секунд (1 час) |
| Расчёт | P = (200 × 4200 × 50) / 3600 = 11 666 Вт ≈ 11,7 кВт |
| Вывод | Нужен ТЭН мощностью 12 кВт или два по 6 кВт |
Если время нагрева нужно сократить вдвое, мощность придётся удвоить. Для 30 минут понадобится 23,4 кВт. Это уже промышленная мощность. На практике бойлеры мощностью 1,5-4 кВт греют 100-200 л в течение 2-6 часов, и это нормально.
Почему нельзя просто взять ТЭН большей мощности
Удельная поверхностная мощность
Это мощность, приходящаяся на 1 см² активной поверхности ТЭН. Измеряется в Вт/см². Чем выше удельная мощность, тем горячее оболочка.
У каждого ТЭН есть активная поверхность: боковая поверхность трубки. Если на ту же площадь подать больше ватт, температура оболочки подскочит. Для воды норма 6-8 Вт/см². Выше: перегрев и быстрый выход из строя, особенно при накипи.
| Диаметр трубки | Развёрнутая длина | Активная поверхность | Мощность | Удельная мощность | Применение |
|---|---|---|---|---|---|
| 6,5 мм | 500 мм | ~100 см² | 500 Вт | ~5 Вт/см² | Маломощные компактные |
| 8,0 мм | 800 мм | ~200 см² | 1500 Вт | ~7,5 Вт/см² | Средние (вода) |
| 10,0 мм | 1000 мм | ~310 см² | 2000 Вт | ~6,5 Вт/см² | Стандартные (вода) |
| 13,0 мм | 1200 мм | ~490 см² | 2000 Вт | ~4 Вт/см² | Низкая удельная (масло) |
Если удельная мощность выше 8-10 Вт/см² для воды, ТЭН перегревается и выгорает быстро. При наличии накипи этот порог снижается.
Накипь: главный враг ТЭН
95 % выходов из строя ТЭН в котлах и бойлерах вызваны накипью на мокрых ТЭН при жёсткой воде. Накипь это теплоизолятор. Слой всего 1 мм повышает температуру поверхности на 100-200 °C. ТЭН, рассчитанный на 500-600 °C, перегревается и перегорает.
| Тип ТЭН | Контакт с водой | Образование накипи | Типичный срок службы |
|---|---|---|---|
| Мокрый (открытый) | Прямой | Интенсивное | 1-3 года при жёсткой воде |
| Сухой (в гильзе) | Через металл | Медленнее | 3-7 лет |
| Керамический/стеатитовый | Через керамику | Медленное | 7-15 лет |
Профилактика: установить смягчитель воды, раз в год промывать ТЭН лимонной кислотой (50 г на 1 л тёплой воды, 2-4 часа).
Как выбрать кабель и автомат защиты
Ток, который потребляет ТЭН, считается по закону Ома: I = P / U. Для трёхфазной сети I = P / (1,73 × U). По току выбирают сечение кабеля по таблицам ПУЭ 1.3.6 и номинал автомата.
| Мощность | 3 кВт |
| Напряжение | 220 В (однофазный) |
| Ток | 13,6 А |
| Сечение медного кабеля | 2,5 мм² |
| Номинал автомата | 16 А |
| Мощность | 6 кВт |
| Напряжение | 380 В (трёхфазный, звезда) |
| Ток на фазу | 9,1 А |
| Сечение медного кабеля | 2,5 мм² |
| Номинал автомата на фазу | 16 А |
| Мощность | 9 кВт |
| Напряжение | 380 В (трёхфазный, звезда) |
| Ток на фазу | 13,7 А |
| Сечение медного кабеля | 2,5-4 мм² |
| Номинал автомата на фазу | 16-20 А |
Обязательно установите УЗО с током утечки не более 30 мА. Это требование ПУЭ для защиты от электротравм. Если в цепи несколько УЗО, обеспечьте селективность: внешнее срабатывает медленнее внутреннего.

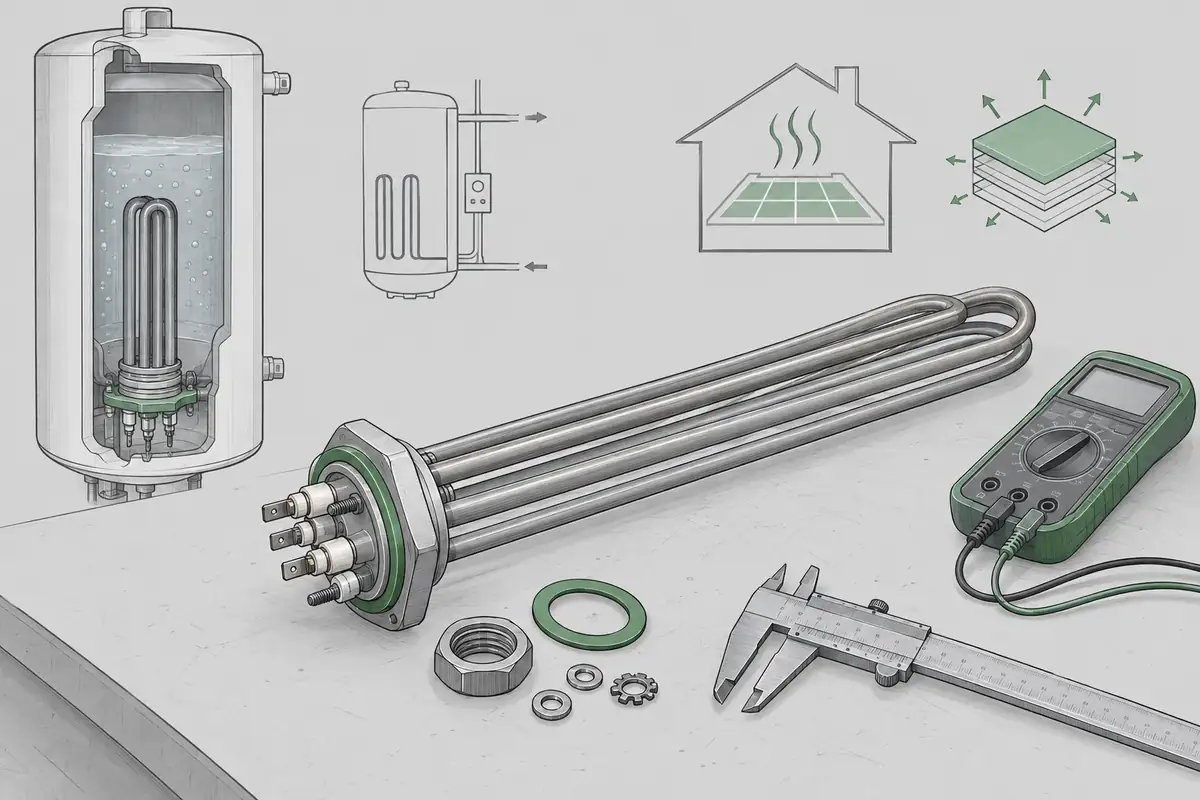

Как проверить ТЭН мультиметром
Визуальная диагностика:
- Толстый белый налёт на ТЭНе: накипь. Попробуйте прочистить лимонной кислотой.
- Чёрный нагар, пузыри на оболочке: тепловое повреждение, перегрев. Не восстанавливается.
- Рыжевина (окисление) без нарушения целостности: можно чистить.
- Контактные стержни с окислом: зачистите наждачной бумагой перед установкой.
Как узнать мощность старого ТЭНа без паспорта
Примеры расчёта для типовых задач
Нагрев за 2 часа
Холодная вода +5 °C, нужна +60 °C. ΔT = 55 °C, t = 7200 с, m = 100 кг. P = (100 × 4200 × 55) / 7200 ≈ 3208 Вт ≈ 3,2 кВт. Подойдёт ТЭН 3-3,5 кВт.
Теплопотери 100 Вт/м²
Средние теплопотери утеплённого дома: 100 Вт/м². P = 60 × 100 = 6 кВт. На практике берут с запасом 7-9 кВт на сильные морозы.
Высокая мощность
Вход +15 °C, выход +38 °C, ΔT = 23 °C, t = 1200 с, m = 150 кг. P = (150 × 4200 × 23) / 1200 ≈ 13,5 кВт. В однофазной сети 220 В такой ток не получить (более 60 А). Нужно трёхфазное питание или увеличить время нагрева.
Готовые ТЭН на 3, 6, 9 кВт для котлов смотрите в каталоге (/katalog/).
Профилактика и обслуживание
Частые вопросы
Какой мощности ТЭН нужен для бойлера 100 литров?
Для нагрева 100 л с 10 до 60 °C за 2 часа нужен ТЭН около 3,2 кВт. В паспортах часто ставят 2 кВт, тогда время нагрева будет около 3 часов.
Как рассчитать мощность ТЭН по объёму и времени?
Используйте формулу P = (m × c × ΔT) / t. m (масса воды в кг), c = 4200 Дж/(кг·°C), ΔT (разница температур), t (время в секундах).
Почему ТЭН перегорает, даже если новый?
Главная причина: накипь. Слой накипи толщиной 1 мм повышает температуру поверхности на 100-200 °C, ТЭН перегревается и выходит из строя.
Как проверить ТЭН мультиметром?
Отключите от сети, измерьте сопротивление между контактами. Здоровый ТЭН показывает 5-100 Ом. Бесконечность: обрыв, ноль: короткое замыкание на корпус.
Какой кабель нужен для подключения ТЭН 3 кВт?
Ток 13,6 А, по ПУЭ нужно сечение медного кабеля 2,5 мм² и автомат 16 А. Обязательно УЗО 30 мА.
Почему время нагрева в паспорте бойлера не совпадает с реальностью?
Паспортные данные даны для идеальных условий: ΔT = 50 °C, без потерь тепла. Зимой вода холоднее, бак теряет тепло через стенки, накипь снижает эффективность, поэтому реальное время может быть на 20-50 % больше.
Можно ли поставить ТЭН большей мощности вместо сломанного?
Нет, если не рассчитана удельная мощность. Более мощный ТЭН при том же диаметре и длине будет иметь высокую удельную мощность, перегреваться и быстро выйдет из строя. Нужно подбирать по активной поверхности.
