У вас в руках старый ТЭН, который нужно заменить. Вы уже купили похожий, но он не подошёл по резьбе или длине. Примерно треть таких замен делается с ошибкой в подборе. Чтобы не попасть в эту статистику, достаточно снять пять параметров со старого образца и проверить новый перед установкой.
Короткий ответ
Измерьте мультиметром сопротивление, посчитайте мощность по формуле P = U² / R, замерьте длину трубки и диаметр фланца, определите материал корпуса и тип резьбы. Эти пять пунктов: всё, что нужно для заказа точной замены.
Снимите пять главных параметров со старого ТЭНа

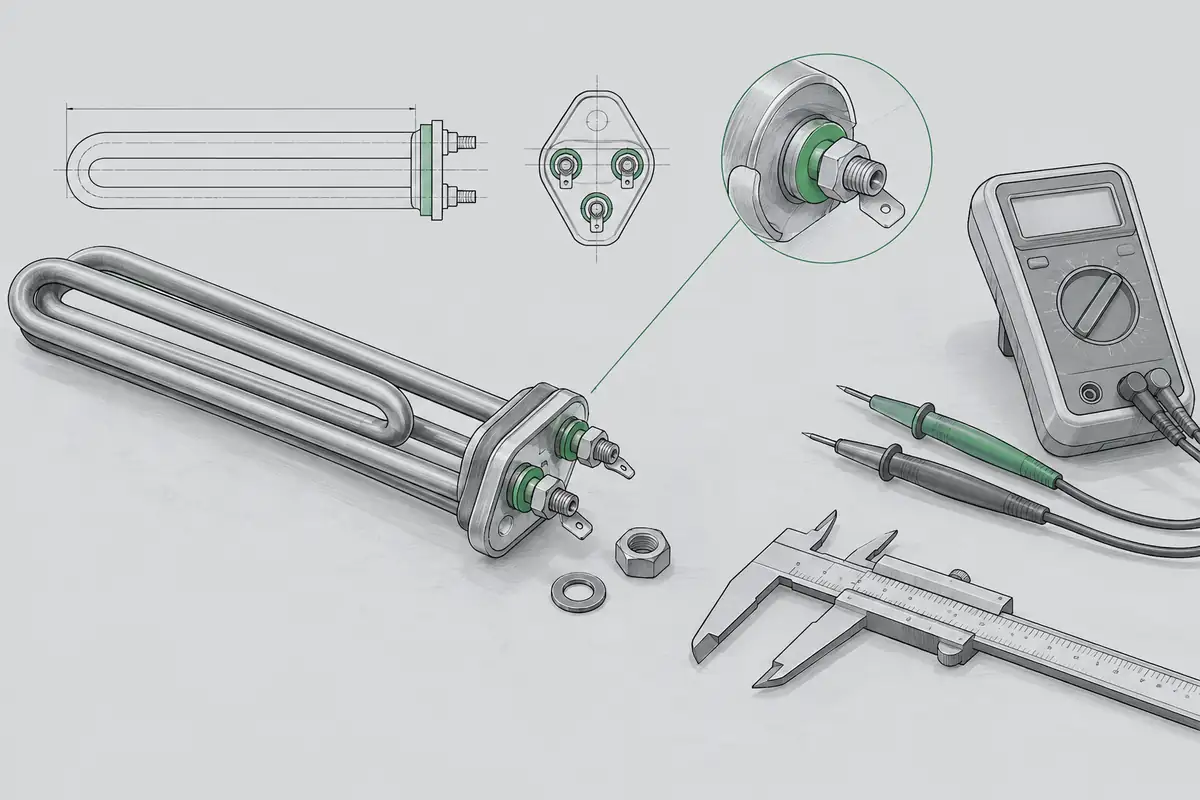

Перед тем как лезть в каталог, возьмите штангенциркуль, мультиметр и телефон для фото. Вот что нужно зафиксировать.
Как измерить сопротивление и проверить мощность
Возьмите мультиметр, переключите в режим омметра (Ω). Приложите щупы к выводам ТЭНа. Из полученного значения вычтите 1–1,5 Ом: это сопротивление самих щупов. Если прибор показывает 0 Ом, внутри замыкание; если бесконечность, обрыв спирали. В обоих случаях ТЭН неисправен.
По формуле P = U² / R можно проверить, соответствует ли мощность заявленной. Например, для ТЭНа на 220 В с сопротивлением 22 Ом мощность составит 220² / 22 = 2200 Вт = 2,2 кВт. Допуск по ГОСТ 13268-88 на температуру оболочки ±10% на прямых участках и ±15% на изогнутых, поэтому отклонение мощности в пределах 10% считается нормой.
| Напряжение, В | Сопротивление, Ом | Мощность, кВт |
|---|---|---|
| 220 | 16 | 3,0 |
| 220 | 22 | 2,2 |
| 220 | 32 | 1,5 |
| 380 (звезда) | 67 | 2,15 |
| 380 (звезда) | 22 | 6,5 |
Неисправный ТЭН
Если при измерении получили 0 Ом или бесконечность, ТЭН не подлежит восстановлению. Только замена.
Медь или нержавейка: что выбрать
Материал корпуса определяет скорость нагрева и срок службы. Медь греет быстрее, но в жёсткой воде корродирует за 3–5 лет. Нержавейка AISI 304 (12Х18Н10Т) служит 10–15 лет, но стоит дороже. Для морской воды и агрессивных сред применяют AISI 316 или титан.
| Параметр | Медь | Нержавейка AISI 304 |
|---|---|---|
| Теплопроводность | высокая | средняя |
| Скорость нагрева воды | 3–5 минут | дольше |
| Коррозия в жёсткой воде | 3–5 лет | 10–15 лет |
| Цена | ниже | выше |
| Применение | холодный водопровод | отопление, жёсткая вода |
Быстрый нагрев и мягкая вода
Медный ТЭН греет воду за 3–5 минут. Подходит для проточных водонагревателей и систем с умягчённой водой.
Долговечность в жёсткой воде
Нержавеющая сталь AISI 304 (12Х18Н10Т) выдерживает жёсткую воду до 15 лет. Рекомендуется для систем отопления и рециркуляции.
Агрессивная среда
Для морской воды, пара, щелочей и кислот применяют AISI 316 или титан. Обычная медь или нержавейка быстро разрушатся.
Стандартные параметры по ГОСТ 13268-88
По ГОСТ 13268-88 все ТЭНы выпускаются с определёнными диаметрами: 6,5; 8; 10; 13; 16 мм. Мощность выбирается из ряда Ra 40, напряжение из ряда 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Допуск на температуру оболочки на прямых участках ±10%, на изогнутых ±15%. Если ваш образец выходит за эти рамки, скорее всего, это нестандартное изделие.
| Диаметр, мм | Типичная мощность, кВт | Применение |
|---|---|---|
| 6,5 | 0,1–0,5 | компактные нагреватели |
| 8 | 0,3–1,5 | мелкие приборы |
| 10 | 0,5–3,0 | универсальные |
| 13 | 1,0–6,0 | бойлеры, котлы |
| 16 | 2,0–25,0 | промышленные |
Схема подключения: звезда и треугольник
При подключении блока ТЭН на 380 В используют две схемы. Звезда: три ТЭНа соединяются в общей нулевой точке, каждый работает при 220 В. Треугольник: ТЭНы включаются между фазами, напряжение на каждом 380 В. Минимальное количество ТЭНов 3, оптимальное кратное трём. Мощность каждой ветви должна быть одинаковой, иначе перекос фаз.
Для блока ТЭН общей мощностью 9 кВт, подключённого звездой к сети 380 В, ток каждой фазы составит I = P / (U × √3) = 9000 / (380 × 1,73) ≈ 13,7 А. Для такого тока по ПУЭ достаточно кабеля сечением 4 мм². Если подключить те же ТЭНы треугольником, токи будут выше, и сечение нужно увеличить.
Удельная нагрузка и расчёт развёрнутой длины спирали
Удельная поверхностная мощность
Это мощность, приходящаяся на 1 см² поверхности трубки ТЭНа. Для воды под давлением допустимо 8–16 Вт/см², для воздуха 2,2–6 Вт/см². Превышение этих значений ведёт к перегреву спирали и выходу ТЭНа из строя.
Развёрнутая длина спирали
Это длина проволоки, из которой намотана спираль ТЭНа. Она рассчитывается по формуле l = S · R / ρ, где S это площадь сечения проволоки, R требуемое сопротивление, ρ удельное сопротивление материала. Для нихрома ρ ≈ 1,1 Ом·мм²/м.
Пример: для ТЭНа мощностью 1,5 кВт на 220 В сопротивление должно быть R = U² / P = 48400 / 1500 ≈ 32,3 Ом. Если взять нихромовую проволоку диаметром 0,8 мм (S = 0,503 мм²), то длина спирали l = 0,503 × 32,3 / 1,1 ≈ 14,8 м. Это объясняет, почему при одинаковом диаметре трубки разные ТЭНы имеют разную длину спирали.
Для ТЭНа 3 кВт на 220 В сопротивление составит 16 Ом. При той же проволоке 0,8 мм длина спирали будет l = 0,503 × 16 / 1,1 ≈ 7,3 м. Чем выше мощность, тем короче спираль и тем больше удельная нагрузка. Поэтому мощные ТЭНы делают из трубок большего диаметра.
Выбор сечения кабеля по мощности
Если вы монтируете ТЭН в новую точку, нужно правильно подобрать сечение питающего кабеля. По ПУЭ 7 для медного проводника с открытой прокладкой действуют следующие значения.
| Мощность, кВт | Ток, А | Сечение, мм² |
|---|---|---|
| 2,5 | 11 | 2,5 |
| 3 | 13 | 2,5 |
| 5,5 | 25 | 4 |
| 7,7 | 35 | 6 |
| Мощность, кВт | Ток на фазу, А | Сечение, мм² |
|---|---|---|
| 3 | 4,5 | 1,5 |
| 6 | 9,1 | 2,5 |
| 9 | 13,7 | 4 |
Не забывайте про заземление. Сопротивление заземления должно быть не более 4 Ом для однофазных сетей и 4 Ом для трёхфазных. Для ванных комнат допускается до 10 Ом.
Типичные ошибки при подборе: что не делать
Ошибка 1: мощность
Неверный подбор мощности. ТЭН на 10–15% мощнее или слабее заводского ускоряет износ термостата. Примерно треть замен делается с этой ошибкой.
Ошибка 2: прокладка
Забыли заменить прокладку. Старая продавлена, потеряла эластичность. Через неделю протечка в районе фланца.
Ошибка 3: грязный бак
Не очистили бак от накипи. Слой осадка (соли кальция, ржавчина) сокращает срок нового ТЭНа до 3–5 лет вместо 10–15.
Ошибка 4: заземление
Перепутали провода заземления. Риск удара током 220/380 В при пробое изоляции. Заземление обязательно.
Ошибка 5: изоляция
Не проверили сопротивление изоляции. Внутренний пробой ведёт к утечке на корпус. Проверка мегаомметром обязательна.
Ошибка 6: резинка
Неверная ширина резинки. Если резинка слишком широкая или узкая, ТЭН выдавит из бака или появится протечка. Смотрите ширину посадочного места.
Ошибка 7: клеммы
Проблемы с клеммами. После нагрева клеммы теряют упругость и плохо держат контакт. Провода лучше заменить полностью.
Как проверить новый ТЭН перед установкой
Частые вопросы
Частые вопросы
Можно ли подключить ТЭН на 220 В в сеть 380 В?
Нет, спираль сгорит за секунды. Мощность вырастет в три раза. Нужно переделать схему на звезду, если ТЭНы рассчитаны на 220 В, или купить новый на 380 В.
Почему новый ТЭН греет медленнее старого?
Скорее всего, вы выбрали нержавейку вместо меди. Медь теплопроводнее в несколько раз. Или новый ТЭН слабее по мощности. Проверьте сопротивление и маркировку.
Как отличить оригинальный ТЭН от подделки?
Посмотрите маркировку: напряжение, мощность, год выпуска. Измерьте сопротивление мультиметром. Подделка часто имеет расплывчатую маркировку, а сопротивление отличается на 15% и больше.
Что такое сухой ТЭН и чем он отличается от мокрого?
Сухой ТЭН стоит в защитной гильзе и не касается воды напрямую. Мокрый погружён в среду. При замене важно знать тип: у сухого другой фланец и длина.
Если ТЭН сам выключается при нагреве, это нормально?
Да, так работает термостат. Но если выключение происходит слишком рано, возможно, неправильно подобрана мощность или неисправен термостат. Проверьте провода.
Почему ТЭНы одинаковой мощности стоят по-разному?
Цена зависит от материала (медь дешевле нержавейки), производителя, гарантии и сертификатов. Дешёвый ТЭН может прослужить 1 год, а хороший служит 10–15 лет.
