Приходит мастер с пожухлым ТЭНом от котла, на гайке едва читается «ТЭН-188 А 13/3.0 Т 220 Ф1». Спрашивает, можно ли поставить его вместо старого, у которого стёрта половина букв. По маркировке отвечаю сразу: 188 это длина в сантиметрах, 13 это диаметр трубки в миллиметрах, 3.0 это мощность в киловаттах, Т это среда, воздух спокойный в нержавеющем корпусе. Так читается любой ТЭН по ГОСТ 13268-88.
Короткий ответ
Маркировка ТЭН строится по единой схеме: сначала длина в сантиметрах, потом глубина заделки контактного стержня, диаметр трубки, мощность, буква среды, напряжение и форма исполнения. Например, «ТЭН-60 А 10/1.6 J 220 Ф2» это ТЭН длиной 600 мм, диаметром 10 мм, мощностью 1.6 кВт, для воды в нержавеющем корпусе, на 220 В, U-образный. Разобрать обозначение можно за пару минут, если знать девять букв среды и порядок полей.
Что такое маркировка ТЭН и почему она важна

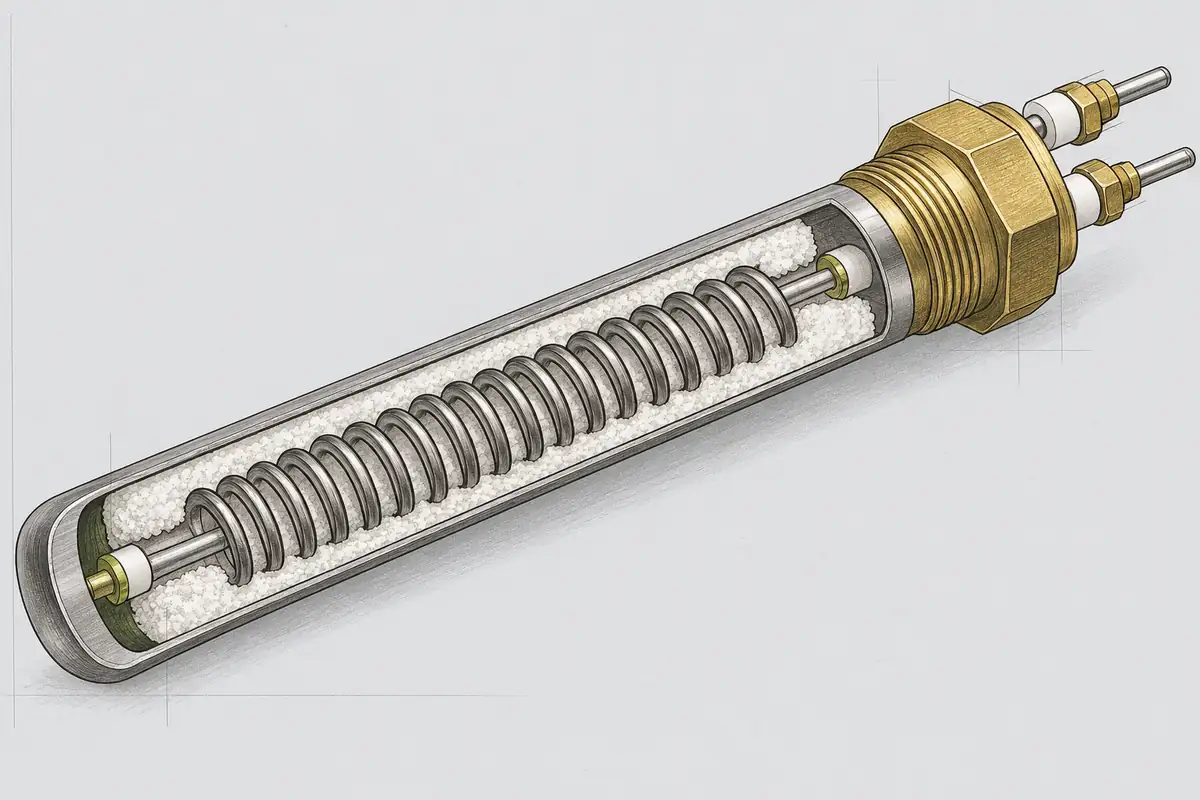

Маркировка это паспорт нагревателя, свернутый в одну строку. Набивается она на гайку, на плоский участок корпуса или на контактную шпильку. По стандарту ГОСТ 13268-88 в обозначении зашиты длина, диаметр, мощность, среда, напряжение и форма. Без этой строки невозможно подобрать замену, потому что одинаковые снаружи ТЭНы могут отличаться в разы.
На производстве мы первым делом смотрим на маркировку, когда привозят образец на повторение. По ней видно, под какую среду рассчитывался корпус, какая у него максимальная температура поверхности и выдержит ли он условия эксплуатации у заказчика. Нечёткая маркировка, смазанные буквы, отсутствие части полей это признак того, что ТЭН делали без контроля. В нашей практике такие нагреватели чаще всего и приносят на диагностику после короткого замыкания.
Структура маркировки: разбираем пример ТЭН-188 А 13/3.0 Т 220 Ф1
Возьмём обозначение ТЭН-188 А 13/3.0 Т 220 Ф1 и пройдём по полям по порядку. Всего полей семь: тип изделия, развёрнутая длина, глубина заделки контактного стержня, диаметр трубки, мощность, буква среды, напряжение и форма. Форма в обозначении идёт последней, иногда после неё добавляют резьбу.
Развёрнутая длина
Полная длина трубки после выпрямления, вместе с изгибами. В маркировке указывается в сантиметрах: 188 это 1880 мм. По ГОСТ диапазон развёрнутой длины от 250 до 6300 мм, предельное отклонение для ТЭН до 1000 мм составляет ±2%.
Буква А это глубина заделки контактного стержня. В стандарте три варианта: А, В, С. А означает стандартную глубину 40 мм, В глубину 65 мм, С глубину 100 мм. На практике 90% ТЭНов идут с буквой А, остальные варианты встречаются в нестандартных узлах, где нужно больше места под подключение.
Цифра 13 это наружный диаметр трубки в миллиметрах. Стандартный ряд диаметров по ГОСТ: 6.5, 8.0, 8.5, 9.5, 10.0, 13.0, 16.0 мм. Самый ходовой размер это 10 мм, его ставят в бойлеры и промышленные котлы. Диаметр 13 мм берут для мощных нагревателей 15–25 кВт, потому что на большую поверхность можно посадить большую удельную мощность.
Дробь 3.0 это номинальная мощность в киловаттах. По ГОСТ диапазон мощности от 0.10 до 25.00 кВт, допуск на мощность плюс 5% и минус 10%. То есть ТЭН на 3.0 кВт может выдавать от 2.7 до 3.15 кВт, это норма. Буква Т после мощности означает среду, про неё подробно в следующем разделе. Число 220 это напряжение в вольтах, по стандарту номинальные напряжения такие: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. В конце стоит Ф1, это форма исполнения: прямая.
| Поле | Обозначение | Что означает |
|---|---|---|
| Тип | ТЭН | Трубчатый электронагреватель |
| Длина | 188 | Развёрнутая длина 1880 мм |
| Заделка | А | Глубина контактного стержня 40 мм |
| Диаметр | 13 | Наружный диаметр трубки 13 мм |
| Мощность | 3.0 | Номинальная мощность 3.0 кВт |
| Среда | Т | Спокойный воздух, корпус нержавеющий |
| Напряжение | 220 | Однофазное питание 220 В |
| Форма | Ф1 | Прямая форма |
Буквы среды: вода, воздух, масло, литейные формы
Самая важная буква в маркировке, потому что она определяет и рабочую среду, и материал корпуса, и допустимую удельную мощность. Перепутать среду значит получить перегрев, коррозию и короткое замыкание через несколько месяцев. Буква ставится после мощности, перед напряжением.
Для воды и водных растворов используются три буквы. Р это вода и корпус из чёрной стали, самый дешёвый вариант для закрытых систем с подготовленной водой. J это вода и корпус из нержавеющей стали, для водопроводной воды и бойлеров. Х это вода со слабыми растворами кислот или щелочей, корпус медный или латунный. Для воздуха четыре буквы: S спокойный воздух в чёрной стали, T спокойный воздух в нержавейке, O подвижный воздух в чёрной стали, K подвижный воздух в нержавейке. Для масла одна буква Z, для литейных форм буква L.
| Буква | Среда | Материал корпуса | Макс. Вт/см² |
|---|---|---|---|
| Р | Вода | Чёрная сталь | 10.0 |
| J | Вода | Нержавеющая сталь | 12.0 |
| Х | Слабые кислоты, щёлочи | Медь, латунь | 8.0 |
| S | Спокойный воздух | Чёрная сталь | 2.2 |
| T | Спокойный воздух | Нержавеющая сталь | 2.2 |
| O | Подвижный воздух | Чёрная сталь | 3.5–4.0 |
| K | Подвижный воздух | Нержавеющая сталь | 3.5–4.0 |
| Z | Масло | Чёрная сталь, нержавейка | 8.0 |
| L | Литейные формы | Жаропрочная сталь | 8.0–12.0 |
Цифры в колонке Вт/см² это максимальная удельная поверхностная мощность, которую можно снять с поверхности трубки без перегрева. Если превысить, например поставить ТЭН на 2 кВт с удельной мощностью 9 Вт/см² в спокойный воздух, трубка перегреется, периклаз растрескается, и спираль пробьёт на корпус. Нагрев происходит неравномерно, появляются вздутия и чёрные точки прогара.
Буква J
Вода жёсткая, с кальцием и магнием. Нержавеющий корпус противостоит коррозии, а накипь можно счистить. ТЭН с буквой Р без анода проржавеет за один-два сезона.
Буква K
Воздух движется, теплоотдача выше, чем в покое. Удельная мощность до 4.0 Вт/см². ТЭН с буквой T для спокойного воздуха будет перегреваться и быстро выйдет из строя.
Буква Z
Минеральное масло отводит тепло хуже воды, но лучше воздуха. Допуск 8.0 Вт/см². Корпус из чёрной стали подходит, если масло сухое и без кислот.
Как буква корпуса связана с материалом и долговечностью
Буква среды неразрывно связана с материалом трубки. Р, S, O это чёрная сталь, J, T, K это нержавеющая сталь, Х это медь или латунь. Материал определяет цену и ресурс. Нержавеющая сталь в водопроводной воде служит в два-три раза дольше чёрной, потому что не ржавеет снаружи. Чёрная сталь в бойлере требует магниевого анода, который забирает коррозию на себя, иначе трубку проест за сезон.
В жёсткой воде с большим количеством извести разница особенно заметна. Слой накипи толщиной 1 мм снижает эффективность нагрева на 10–15%, а слой 5 мм поднимает температуру оболочки на 50°C и больше. Нержавейка в такой воде держится дольше, потому что накипь с неё легче счищается механически без риска добить металл. Медь и латунь берут только для слабокислых сред, в обычной воде они разъедаются так же, как чёрная сталь. Подробнее о выборе материала корпуса рассказано в статье о медных и нержавеющих ТЭНах.
Практическое правило с нашего производства: для водопроводной воды всегда берите J, переплата за нержавейку окупается вторым сезоном работы без замены.
Почему нельзя менять буквы среды
Не заменяйте ТЭН для спокойного воздуха на ТЭН для подвижного воздуха и наоборот. Разница в допустимой удельной мощности почти вдвое: 2.2 против 4.0 Вт/см². Нарушение приводит к перегреву трубки, вздутию корпуса и пробою изоляции.
Форма исполнения Ф1, Ф2, Ф3: прямая, U-образная, кольцевая
Форма исполнения стоит в конце маркировки и определяет геометрию трубки. Ф1 это прямая, Ф2 это однократный изгиб, U-образная форма, Ф3 это кольцо с разрывом, Ф4 это спираль, Ф5 это многократный изгиб. Форма влияет на монтаж: если в бойлер нужно вставить нагреватель через фланец, U-образный Ф2 занимает меньше места по высоте, чем прямая Ф1 той же развёрнутой длины.

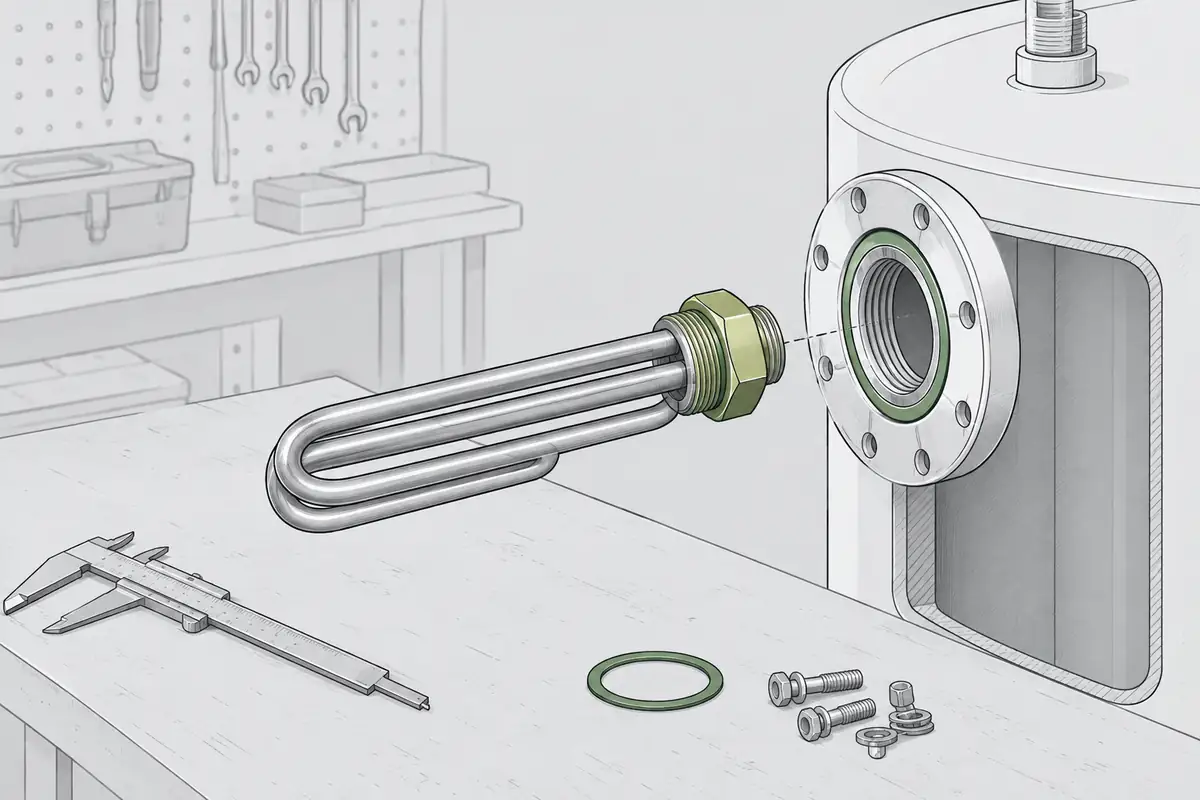

В большинстве бойлеров стоит Ф2, потому что фланец врезан в боковую стенку, а прямая трубка не поместится по высоте бака. Об отличиях сухого и мокрого ТЭН для бойлера рассказано в отдельной статье.
| Ф1 | Прямая форма, монтаж в отверстие или канал |
| Ф2 | U-образная, один изгиб, для бойлеров и ёмкостей |
| Ф3 | Кольцевая с разрывом, для круглых объёмов |
| Ф4 | Спираль, для воздушных потоков |
| Ф5 | Многократный изгиб, змеевик для компактных узлов |
Напряжение и резьба контактного стержня
Напряжение в маркировке это номинальное напряжение питания, на которое рассчитан нагреватель. По ГОСТ это 12, 24, 36, 42, 48, 60, 127, 220 или 380 В. Чаще всего встречаются два варианта: 220 В однофазное для бойлеров и малых котлов, 380 В трёхфазное для промышленного оборудования. ТЭН на 220 В нельзя подать 380 В между двумя фазами, спираль сгорит мгновенно. ТЭН на 380 В при подключении на 220 В будет выдавать мощность в три раза меньше номинальной, потому что мощность зависит от квадрата напряжения.
Резьба контактного стержня в маркировке указывается после формы, например М16×1.5 или М20. Метрическая резьба М16×1.5 чаще всего ставится на водяные ТЭНы для бойлеров: гайка прижимает нагреватель к фланцу, а через резьбу проходит контактная шпилька. На мощных ТЭНах с током больше 16 А резьба толще, M20 или M24. Кстати, ток для ТЭН 3 кВт на 220 В считается по закону Ома: I = U / R, при сопротивлении 16.1 Ома ток около 13.6 А.
Проверка напряжения
Перед подключением сверьте маркировку с напряжением сети. Для однофазной сети 220 В нужен ТЭН с маркировкой 220, для трёхфазной 380 В с нейтралью подойдут три ТЭНа по 220 В, подключённые звездой. Между фазой и нейтралью в звезде как раз 220 В.
Расчёт сопротивления по маркировке: формула и примеры
Маркировку можно проверить мультиметром, не разбирая оборудование, по формуле R = U² / P. Здесь R сопротивление в омах, U напряжение в вольтах, P мощность в ваттах. Для ТЭН мощностью 2000 Вт на 220 В сопротивление равно 220² / 2000, это 24.2 Ома. Ток при таком сопротивлении 220 / 24.2, примерно 9.1 А. Мощность подтверждается: 220 × 9.1 = 2002 Вт.
Для ТЭН на 3 кВт с маркировкой 380 В в звезде на каждый ТЭН приходит 220 В, потому что 380 В это напряжение между двумя фазами, а между фазой и нейтралью 220 В. Сопротивление такого ТЭН: 220² / 3000 = 16.1 Ома. Проверка мультиметром покажет примерно это значение, если ТЭН целый.
| ТЭН 1.0 кВт, 220 В | R = 220² / 1000 = 48.4 Ом |
| ТЭН 1.5 кВт, 220 В | R = 220² / 1500 = 32.3 Ом |
| ТЭН 2.0 кВт, 220 В | R = 220² / 2000 = 24.2 Ом |
| ТЭН 3.0 кВт, 220 В | R = 220² / 3000 = 16.1 Ом |
| ТЭН 6.0 кВт, 380 В треугольник | R = 380² / 6000 = 24.1 Ом |
Перед проверкой обесточьте сеть и снимите провода с обоих выводов. Щупы мультиметра на два вывода: если прибор показывает бесконечность, спираль разорвана, ТЭН мёртв. Если сопротивление сильно меньше расчётного, например 5 Ом вместо 24, это межвитковое замыкание нихрома. Дополнительно проверьте утечку на корпус: один щуп на вывод, второй на трубку. Норма по ГОСТ не менее 0.5 МОм в холодном состоянии, при приёмочном контроле 50 МОм. Если мультиметр на низком напряжении не видит утечку, берите мегаомметр: он прикладывает высокое напряжение и выявляет микротрещины в периклазе. Подробная методика проверки ТЭН мультиметром описана в отдельной статье.
Частые ошибки при чтении маркировки
Первая ошибка, которую вижу у мастеров, путаница буквы А и буквы О. А это глубина заделки контактного стержня, 40 мм. О это среда, подвижный воздух в чёрной стали. В маркировке «ТЭН-100 А 10/2.0 O 220» буква А стоит после длины, буква О после мощности, перепутать их местами невозможно, если читать поля по порядку.
Вторая частая ошибка, чтение буквы среды по памяти, без таблицы. Мастер помнит, что Р это вода, но забывает, что J тоже вода, только корпус нержавеющий. Ставит Р вместо J в бойлер с жёсткой водой и через полгода меняет снова. Чтобы не путаться, держите таблицу под рукой: Р чёрная сталь для закрытых систем, J нержавейка для питьевой воды.
Третья ошибка связана с контрафактом. Производители, которые экономят на контроле, не наносят маркировку вовсе или наносят нечётко, чтобы нельзя было предъявить претензию по ГОСТ 13268-88. Если на новом ТЭНе маркировка стёрлась за месяц, это подделка с плохим периклазом, перекалённой спиралью и заниженным сечением стержней. Такой нагреватель не стоит ставить в ответственный узел.
Удельная мощность: почему диаметр и длина решают всё
Удельная поверхностная мощность это количество ватт на квадратный сантиметр поверхности трубки. Считается по формуле q = P / (π × d × L), где P мощность в ваттах, d диаметр трубки в сантиметрах, L рабочая длина в сантиметрах. Эта цифра определяет, сколько тепла отдаёт каждый сантиметр трубки в окружающую среду.
На примере из практики: ТЭН диаметром 10 мм с рабочей длиной 50 см и мощностью 1.5 кВт. Подставляем в формулу: 1500 Вт / (3.14 × 1.0 см × 50 см) = 1500 / 157 = 9.5 Вт/см². Для воды с буквой J, где допуск до 12 Вт/см², это нормально. Для неподвижного воздуха с буквой T, где допуск только 2.2 Вт/см², этот ТЭН перегреется за несколько часов работы.
Поэтому при заказе ТЭН по образцу важно указывать мощность, длину и среду эксплуатации. Без буквы среды мы не можем гарантировать ресурс: нагреватель выйдет из строя по нашей вине или по вине неправильного применения. В карточке каталога для каждого ТЭН указаны допустимые среды, проверяйте их перед покупкой.
Как проверить правильность маркировки ТЭН перед монтажом
Прежде чем вкручивать новый нагреватель, пройдитесь по чек-листу. Визуально маркировка должна быть чёткой, без смазанных символов. Сверьте её с паспортом оборудования: производитель котла указывает штатный ТЭН, и параметры должны совпасть по длине, диаметру, мощности и напряжению. Проверьте резьбу контактного стержня, она должна подойти к посадочному месту, М16×1.5 не встанет в отверстие под M20.
- Маркировка читается целиком, без стёртых полей
- Совпадает с паспортом оборудования по длине, диаметру, мощности
- Напряжение в маркировке совпадает с сетью (220 или 380 В)
- Резьба стержня подходит к посадочному месту
- Сопротивление между выводами в пределах ±10% от расчётного
- Изоляция между выводом и корпусом не ниже 0.5 МОм
Как сэкономить время
Хотите ускорить замену: сфотографируйте маркировку старого ТЭН до того, как снимете его. Если часть букв стёрта, замерьте развёрнутую длину рулеткой по внешней стороне изгибов и диаметр штангенциркулем. Эти данные ускорят подбор, подробно про замеры написано в статье о подборе ТЭН по образцу.
Если маркировка стёрта полностью, а паспорт утерян, остаётся три пути: найти этикетку на корпусе оборудования, замерить геометрию и пересчитать мощность по сопротивлению, либо везти образец на завод для исследования. ТЭН без маркировки это лотерея, и в нашей практике она чаще проигрышная, чем выигрышная. Поэтому на новых нагревателях маркировка наносится ударным способом и переживает годы работы, а вот подделки теряют её за месяцы.
Для тех, кто подбирает замену на промышленное оборудование, действует то же правило: маркировка это первичный документ. При заказе ТЭН по образцу на нашем сайте укажите все читаемые поля, даже если сомневаетесь в их актуальности. Остальное инженер проверит по геометрии и сопротивлению, но буква среды и напряжение это те данные, которые нельзя восстановить расчётом.
Частые вопросы
Что означает буква А в маркировке ТЭН?
Буква А обозначает стандартную глубину заделки контактного стержня, 40 мм. Буквы В и С встречаются при нестандартной глубине: В это 65 мм, С это 100 мм, по конструкторской документации.
Буква J и буква Р: в чём разница, если обе для воды?
Р это вода с корпусом из чёрной стали, J это вода с корпусом из нержавеющей стали. Для водопроводной воды J живёт дольше, для незамерзайки в системе отопления чаще берут Р с магниевым анодом.
Можно ли поставить ТЭН с маркировкой T в калорифер с вентилятором?
Нельзя. T это спокойный воздух (2.2 Вт/см²), а в калорифере воздух движется и можно нагрузить до 4.0 Вт/см². Для калорифера нужна буква K, это подвижный воздух с корпусом из нержавейки.
Что делать, если маркировка на ТЭНе стёрта?
Замерить развёрнутую длину, диаметр трубки, расстояние между контактными стержнями, форму изгиба и напряжение сети. Затем сверить с паспортом оборудования. Если осталась часть маркировки, не хватает только цифр мощности и длины, их можно пересчитать по сопротивлению, R = U² / P.
Чем опасна подделка без маркировки?
ТЭН без маркировки или с криво нанесённой маркировкой обычно не проходит контроль по ГОСТ 13268-88. Неизвестны материал корпуса, мощность, допустимая удельная нагрузка. Такой нагреватель может перегреться и пробить изоляцию на корпус.
Напряжение 380 В в маркировке это всегда три фазы?
Да, для ТЭН это трёхфазное питание. Один ТЭН на 380 В подключается на две фазы, группа ТЭН собирается звездой или треугольником. В звезде на каждый ТЭН приходит 220 В между фазой и нейтралью.
