На производстве мы часто видим сухие ТЭНы, которые сгорели за три года. Владелец бойлера удивляется: сухой же, обещали десять лет. Разбор показывает, что спираль цела, а прогорел контакт или лопнула колба. Причина обычно в напряжении, а не в конструкции. Поэтому разберём, что на самом деле даёт сухой ТЭН и когда за него стоит платить.
Короткий ответ
Сухой ТЭН это нагреватель в герметичной колбе, он не касается воды. Накипь оседает на колбе, а не на спирали, поэтому ресурс в жёсткой воде доходит до 10–15 лет, у мокрого максимум 3 года. При мягкой воде и редком использовании сухой не окупается, мокрый справляется не хуже.
Сухой ТЭН: что это и как он устроен
Сухой ТЭН
Это трубчатый электронагреватель, вставленный в герметичную колбу из нержавеющей стали. Вода омывает колбу, но не контактирует со спиралью.
Конструкция сухого ТЭНа простая. В герметичный фланец ввариваются две трубки из нержавеющей стали, в одну из них вставляется трубчатый электронагреватель. Трубка ТЭНа имеет диаметр от 6,5 до 16 мм по ГОСТ 13268-88, внутри неё запрессована нихромовая спираль. Спираль прикреплена к контактным стержням из меди или латуни, а пространство между ними заполнено периклазом, порошком оксида магния. Периклаз не проводит ток, но хорошо передаёт тепло и выдерживает нагрев до 650 градусов на оболочке.
Вода контактирует только с внешней стороной колбы. Соли кальция и магния оседают на стенке колбы, а не на спирали, поэтому накипь не изолирует нагреватель от воды. Колба бывает из нержавейки или эмалированной стали, второй вариант встречается в бюджетных моделях и служит меньше.

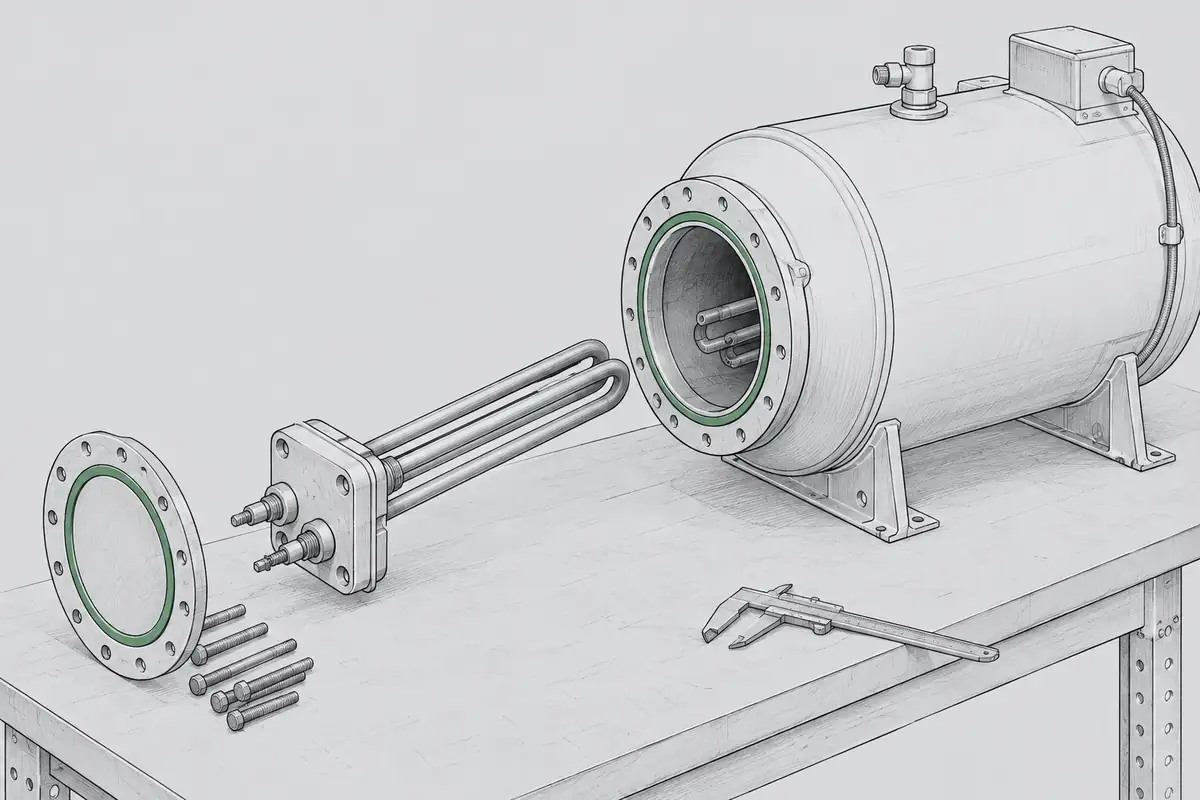

Типичная компоновка для бойлера: фланец диаметром 62 мм, две трубки длиной около 430 мм, резиновые уплотнительные кольца. В одну трубку ставится ТЭН, вторая отводится под термостат или магниевый анод. Если уплотнительное кольцо теряет эластичность, вода попадает внутрь колбы, и нагреватель выходит из строя.
Сравнение сухого и мокрого ТЭНа: где разница
| Параметр | Сухой ТЭН | Мокрый ТЭН |
|---|---|---|
| Контакт с водой | Через колбу, прямого контакта нет | Спираль в трубке, контакт с водой есть |
| Накипь на нагревателе | Оседает на внешней стороне колбы | Оседает прямо на трубке |
| Материал оболочки | Нержавейка, реже эмалированная сталь | Нержавейка, медь |
| Ресурс в жёсткой воде | До 10–15 лет | Максимум 3 года |
| Сложность замены | Под фланец конкретной модели | Много универсальных вариантов |
| Цена | Выше | Ниже |
| Скорость нагрева | Немного медленнее через стенку | Прямой нагрев трубы |
Главное отличие не в скорости нагрева, а в том, где накапливается накипь и как быстро коррозия разрушает оболочку. Сухой ТЭН прощает жёсткую воду, мокрый требует своевременной замены анода и регулярной чистки. Для мягкой воды разница по ресурсу почти исчезает, поэтому выбор сводится к цене и удобству замены.
В мокром ТЭНе часто используют медь, её теплопроводность около 400 Вт/(м·К), поэтому тепло от спирали уходит в воду быстро. У сухого на пути два металла и слой периклаза, но все они хорошо проводят тепло, так что проигрыш в скорости получается небольшим. На практике его почти не замечаешь: бойлер всё равно работает через термостат.
Как передаётся тепло в сухом ТЭНе
Многие думают, что сухой ТЭН греет через воздушную прослойку, поэтому медленнее и с потерями. Это не так. Воздух в колбе есть, но он не участвует в теплопередаче. Путь тепла такой: спираль разогревается, тепло проходит через периклаз, затем через стенку трубки и стенку колбы, а от колбы в воду. Периклаз имеет высокую теплопроводность, поэтому разница в скорости нагрева между сухим и мокрым ТЭНом небольшая.
Воздух в колбе не создаёт термоса. Тепло идёт через металл и периклаз, поэтому сухой ТЭН греет воду почти так же быстро, как мокрый.
Почему сухой ТЭН служит дольше
Мокрый ТЭН выходит из строя по трём причинам. Первая: соли жёсткой воды образуют на трубке корку накипи, она работает как изолятор, спираль перегревается и перегорает. Вторая: растворённые в воде хлориды вызывают точечную коррозию оболочки, появляются трещины, и влага попадает на периклаз. Третья: при скачке напряжения на 20–30% спираль мгновенно перегревается и плавится. Сухой ТЭН исключает первые две причины, потому что спираль закрыта колбой. Скачки напряжения бьют по нему так же, поэтому стабилизатор полезен в любом случае.
По ГОСТ 13268-88 сопротивление изоляции при приёмке не менее 50 МОм, ток утечки не более 0,75 мА/кВт. Если УЗО срабатывает при включении, значит изоляция пробита. Это одинаково справедливо для сухого и мокрого ТЭНа. Механическое повреждение от вибрации или удара тоже встречается: спираль смещается и замыкает на оболочку, у сухого ТЭНа этот риск ниже за счёт колбы.
Ресурс сухого ТЭНа заявлен до 15 лет, но при стабильном напряжении и своевременной замене магниевого анода. В сети со скачками сухой ТЭН выходит из строя так же быстро, как мокрый.
Подробно о механизмах перегорания мокрых ТЭНов я писал в статье «Почему сгорает ТЭН». Там разобраны случаи, когда нагреватель убивает не накипь, а сухой нагрев без воды.
Недостатки сухого ТЭНа: за что вы доплачиваете
У сухого ТЭНа три объективных минуса. Цена: колба, фланец и сам нагреватель стоят дороже простого мокрого. Скорость нагрева чуть ниже из-за дополнительной стенки. И подбор на замену сложнее, сухие ТЭНы привязаны к фланцу конкретного производителя, универсальных моделей меньше. Если бойлер используется пару раз в месяц на даче, эти минусы не компенсируются плюсами.
При этом сухой ТЭН не решает проблему коррозии бака. Бак из стали всё равно ржавеет, поэтому магниевый анод менять нужно в любом случае. Анод разрушается быстрее, чем корпус, и принимает удар на себя. Забывать про него нельзя, иначе через пару лет корпус протечёт, и ТЭН тут ни при чём.
Когда брать сухой, когда мокрый
Выбор сводится к одному вопросу: насколько быстро накипь убьёт мокрый нагреватель. Жёсткость воды можно узнать в водоканале или измерить тестом. Если она повышенная, сухой ТЭН окупается. Для редкого использования на даче с мягкой водой он не нужен.
Мягкая вода, редкое использование
Если бойлер включается от случая к случаю, а соли в воде мало, переплата за сухой не вернётся. Мокрый проще заменить, он дешевле.
Жёсткая вода, постоянная нагрузка
При повышенном содержании солей мокрый обрастает накипью и перегорает за пару лет. Сухой от этого защищён колбой.
Котёл отопления
Постоянная работа и высокие температуры требуют стабильности. Для котлов используют сухие блоки ТЭН или отдельные сухие нагреватели. Мощность для котла считают по теплопотерям, об этом есть отдельный материал.
Нужно быстро нагреть
Прямой контакт с водой даёт чуть более высокую скорость нагрева. Для аварийного душа это не критично, но если важны минуты, мокрый выигрывает.
Как проверить и заменить сухой ТЭН
Симптомы неисправности типичны: вода не греется, автомат выбивает при включении, на колбе видны вздутия или трещины. Проверка мультиметром начинается с расчёта сопротивления. Для ТЭНа на 3 кВт в сети 220 В норма примерно 16 Ом, для 1,5 кВт около 32 Ом. Считайте по формуле R = U² / P. Если тестер показывает обрыв или короткое замыкание, нагреватель менять. Затем проверьте изоляцию между контактом и оболочкой, она должна быть больше 2 МОм.
Перед разборкой визуально осмотрите колбу. Вздутия, чёрные пятна и трещины говорят о внутреннем перегреве. Такой ТЭН менять, даже если спираль ещё цела. Замена сухого ТЭНа похожа на замену мокрого, но требует аккуратности с колбой. Если старый нагреватель не подходит по геометрии, посмотрите каталог ТЭНов или закажите по образцу на странице заказа. Расшифровка обозначений по ГОСТ 13268-88 пригодится при подборе, она описана в статье «Маркировка ТЭН».
Перед любой работой с бойлером обесточьте его и дождитесь остывания воды. Напряжение 220 В опасно для жизни.
При подключении бойлера с сухим ТЭНом помните про защиту. По ПУЭ требуется заземление с сопротивлением не более 4 Ом, УЗО с током утечки до 30 мА и автоматический выключатель. Для ТЭНа 3 кВт номинальный ток около 13,6 А, автомат берут 16 А, медный кабель сечением 2,5 мм². Эти цифры справедливы и для мокрого ТЭНа. Для трёхфазного подключения мощных сухих ТЭНов используйте схемы звезда или треугольник, они разобраны в статье «Подключение блока ТЭН».
Частые вопросы
Частые вопросы
Сколько реально служит сухой ТЭН?
В жёсткой воде 10–15 лет, если напряжение стабильно и магниевый анод меняется вовремя. При скачках напряжения ресурс снижается до нескольких лет.
Что лучше: сухой или мокрый ТЭН?
Зависит от жёсткости воды и частоты использования. В жёсткой воде сухой окупается, в мягкой и при редких включениях мокрый выгоднее.
Накипь на сухом ТЭНе появляется?
Появляется на внешней стороне колбы, но очистить колбу проще, чем менять нагреватель. Спираль остаётся чистой.
Можно ли поставить сухой ТЭН вместо мокрого?
Только если производитель бойлера предусмотрел колбу. Иначе конструкцию не переделать.
Почему сухой ТЭН выбивает УЗО?
Причина в утечке тока из-за повреждения изоляции или попадания воды внутрь колбы. Нагреватель нужно менять.
Чем сухой ТЭН отличается от обычного?
Он вставлен в герметичную колбу и не контактирует с водой. Остальное то же: трубка, спираль, периклаз.
