Принесли новый ТЭН для котла или водонагревателя? Прежде чем ставить его в оборудование, проверьте мультиметром. Это займёт две-три минуты, но убережёт от короткого замыкания и удара током.
Короткий ответ
ТЭН исправен, если видимых повреждений нет, сопротивление спирали соответствует расчётному (обычно 80–500 Ом), а сопротивление изоляции между спиралью и корпусом бесконечно (больше 0,5 МОм). Если хотя бы один тест не пройден, ТЭН менять.
Зачем проверять ТЭН перед установкой
ТЭН состоит из металлической трубки и нихромовой спирали внутри. Пространство между спиралью и трубкой заполнено периклазом (оксид магния). Периклаз одновременно изолирует спираль от трубки и передаёт тепло. Две основные точки отказа: обрыв спирали (не греет) или пробой изоляции (поражение электротоком). Мультиметр проверит оба за пару минут.
Периклаз
белый порошок оксида магния (MgO), который засыпают между спиралью и трубкой. Он даёт электрическую изоляцию и теплопередачу. Температура плавления около 2825 °C, но при увлажнении или старении он теряет свойства.
Визуальный осмотр: первый сигнал о проблеме
Прежде чем открывать мультиметр, осмотрите ТЭН. Многие дефекты видны невооружённым глазом.

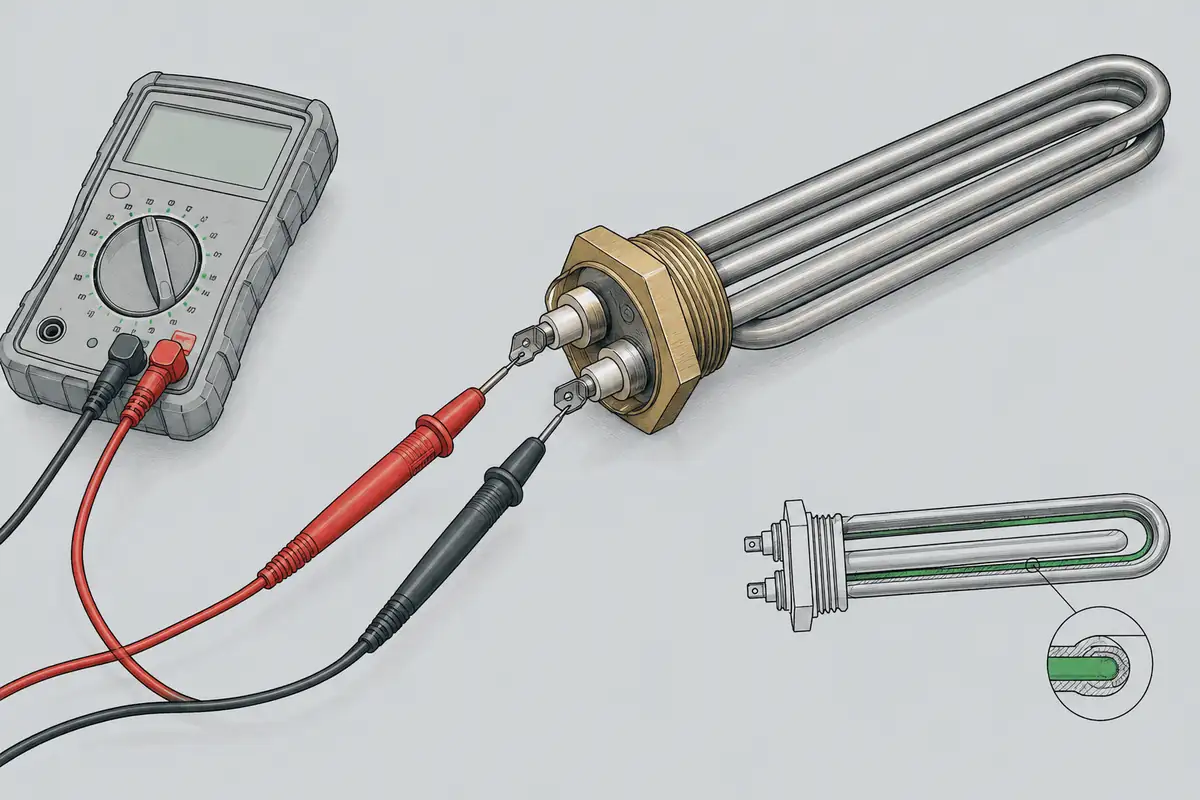

Как измерить сопротивление спирали: пошагово
Первый тест: проверка целостности нихромовой спирали. Нормальное сопротивление зависит от мощности и напряжения. Формула: R = U² / P, где U напряжение в вольтах, P мощность в ваттах.
| 1 кВт, 220 В | ≈48 Ом |
| 2 кВт, 220 В | ≈24 Ом |
| 3 кВт, 380 В (треугольник) | ≈48 Ом |
Омметр
режим мультиметра, который пропускает через цепь слабый ток и показывает сопротивление. При разрыве ток не проходит, прибор показывает ∞. При замыкании сопротивление падает почти до нуля.
Что показывает маркировка ТЭН

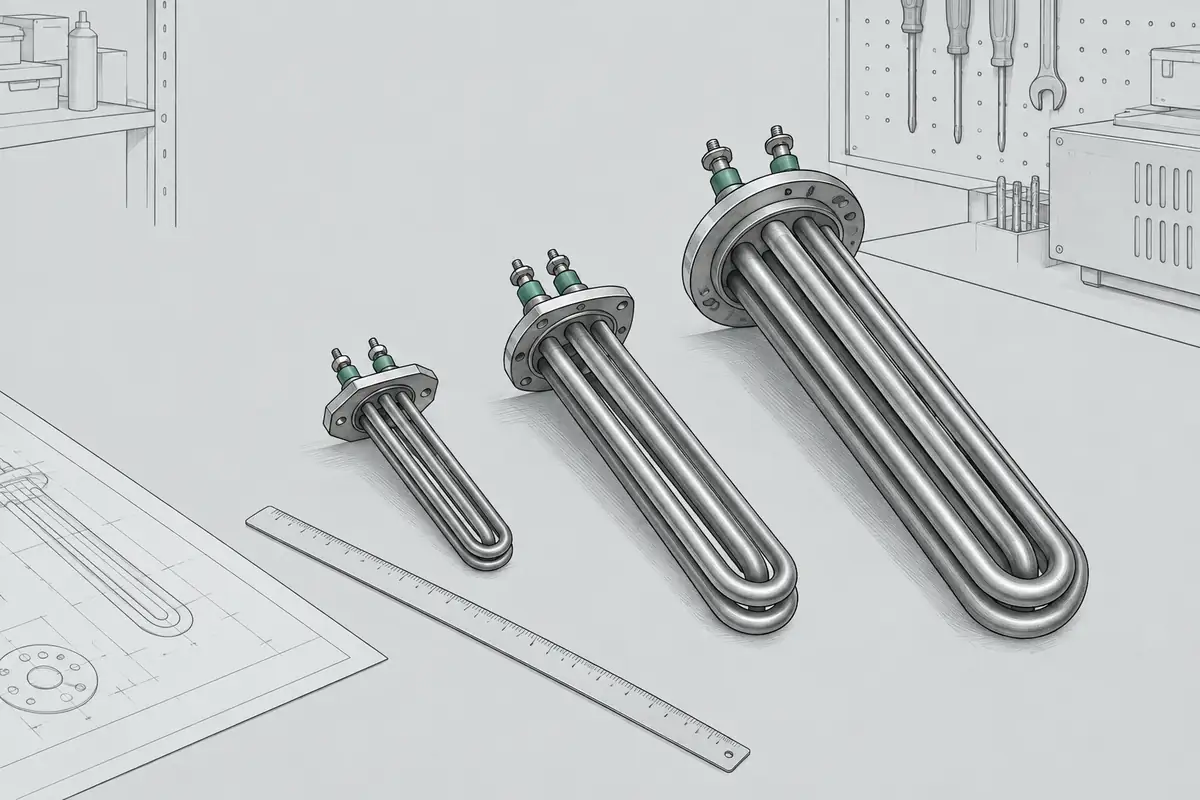

По маркировке из ГОСТ 13268-88 можно определить параметры ТЭН даже без паспорта. Разберём пример: B130-1,5В220-50. Буква B обозначает длину контактного стержня 65 мм, цифра 130 указывает диаметр оболочки 13 мм, 1,5 мощность в киловаттах, В среда нагрева (вода), 220 напряжение в вольтах, 50 радиус гибки. Эти данные нужны для расчёта сопротивления по формуле R = U² / P.
Если ТЭН уже стоит в оборудовании, маркировку можно найти на боковой поверхности трубки или в паспорте изделия. Подробную расшифровку всех символов смотрите в статье Маркировка ТЭН по ГОСТ 13268-88.
Материалы оболочки и контактов: на что влияют
Оболочку ТЭН делают из углеродистой стали, нержавейки (12Х18Н10Т, 08Х17Т) или меди. Углеродистая сталь подходит для сред до 150–200 °C, нержавейка для влажных и коррозионных жидкостей, медь даёт высокую теплопередачу, но встречается редко. Контактные стержни обычно медные или латунные, с хромированием или никелированием. Для проверки мультиметром эти детали не критичны, но при осмотре обратите внимание на коррозию именно контактов: плохой контакт греется и ускоряет отказ ТЭН.
Проверка изоляции: тест на безопасность
Второй тест: убедиться, что спираль не пробивает на корпус. Норма по ГОСТ 13268-88: сопротивление изоляции не менее 0,5 МОм.
Если мультиметр показывает конечное число меньше 0,5 МОм (например, 100 кОм или 1 МОм при норме ≥0,5 МОм), изоляция деградирована. При влажности она может пробиться полностью. Замена обязательна.
Когда мультиметра недостаточно: мегаомметр
Мультиметр часто показывает лишь ∞ при сопротивлении больше 2 МОм. Реальное значение может быть 5 МОм или 0,2 МОм, а мультиметр не скажет. Для точной проверки изоляции используют мегаомметр. Он подаёт на изоляцию напряжение 250, 500 или 1000 В и измеряет ток утечки. Для ТЭН обычно достаточно 500 В.
| Параметр | Мультиметр | Мегаомметр |
|---|---|---|
| Диапазон | До 2–20 МОм | 1 кОм – 1999 МОм |
| Точность при высоких значениях | Показывает ∞ | Точное число |
| Скорость | Быстро | 3–5 сек |
| Безопасность | Низкий риск | Требует опыта (высокое напряжение) |
| Когда применяется | Первичная диагностика | Профессиональная проверка перед вводом |
Дома мультиметра хватит. Мегаомметр нужен сервисным мастерам при вводе котла в эксплуатацию или в случае подозрения на критическую утечку.
Почему ТЭН выходит из строя и как избежать повтора
Зная причины, проще предотвратить повторную поломку. Разберём четыре типовых сценария.
Жёсткая вода
Накипь (соли кальция и магния) снижает теплопередачу. Спираль перегревается и перегорает. Мультиметр покажет обрыв (∞). Решение: установить полифосфатный фильтр перед ТЭНом, регулярно промывать котёл.
Скачки напряжения
Повышение напряжения выше номинала увеличивает ток, спираль перегревается и перегорает. Мультиметр покажет обрыв (∞). Решение: реле контроля напряжения или стабилизатор.
Влажная среда
Коррозия трубки и проникновение влаги в периклаз. УЗО срабатывает при включении. Мультиметр покажет низкое сопротивление изоляции (<100 кОм). Решение: улучшить вентиляцию, защитить от конденсата.
Перегрузка по мощности
Установили более мощный ТЭН, чем рассчитан котёл. Термозащита отключает нагрев, потом спираль перегорает. Мультиметр покажет обрыв (∞). Решение: использовать ТЭН по паспорту котла.
На практике частая причина поломки именно накипь. Слой отложений работает как теплоизолятор: тепловая энергия не уходит в воду, трубка перегревается, и нихромовая спираль теряет прочность. В жёсткой воде ресурс ТЭН падает до одного-двух лет вместо пяти-десяти.
Скачки напряжения тоже опасны. При повышении напряжения растёт ток в спирали. Нихром перегревается сверх рабочей температуры 1100 °C и перегорает. Подробнее о причинах отказов читайте в статье Почему сгорает ТЭН: накипь, сухой нагрев и ошибки подбора.
Профилактика дешевле ремонта. Если установили новый ТЭН, один раз проверьте его мультиметром перед установкой.
Электробезопасность при подключении ТЭН
Даже исправный ТЭН требует правильного подключения. Минимальные требования по ПУЭ: заземление, УЗО и кабель подходящего сечения.
| Элемент | Назначение | Характеристика | Для какой мощности |
|---|---|---|---|
| УЗО 30 мА | Защита от поражения | Отключение при утечке 30 мА | Обычные помещения |
| УЗО 10 мА | Защита от поражения | Отключение при утечке 10 мА | Ванная, баня |
| Дифавтомат 16–20 А, 30 мА | Защита от утечки и перегрузки | Одновременно УЗО и автомат | До 4–5 кВт |
| Кабель медный 2,5 мм² | Токопровод | Однофазный, 220 В | До 3,5 кВт |
| Кабель медный 4 мм² | Токопровод | Однофазный, 220 В | 3,5–5,5 кВт |
| Заземление | Защита при пробое | Провод PE, сопротивление <4 Ом | Все мощности |
Для однофазной сети 220 В берите трёхжильный кабель ВВГнг-Ls: фаза, ноль, земля. Для трёхфазной сети 380 В нужен пятижильный кабель. Сечение выбирайте по таблице выше или по току нагрузки. Ток можно вычислить по формуле I = P / U. Например, для ТЭН 3 кВт на 220 В ток составит 3000 / 220 = 13,6 А, поэтому кабель 2,5 мм² подойдёт с запасом.
Если ТЭН не заземлён и произойдёт пробой изоляции, корпус окажется под напряжением. УЗО сработает через 30–100 мс, но удара можно не избежать. Всегда используйте трёхжильный кабель.
Практический пример: как выбрать ТЭН для котла
Сведём все шаги в один алгоритм.
Для трёхфазных ТЭН важно правильно выбрать схему подключения. При соединении звездой на каждый нагреватель подаётся 220 В (подходит для ТЭН 220 В). При соединении треугольником на каждом нагревателе 380 В, значит, сами ТЭН должны быть рассчитаны на 380 В. Подробнее о схемах подключения читайте в статье Как подключить блок ТЭН: схемы звезда и треугольник.
| 1,5 кВт, 220 В | ≈32 Ом |
| 2,5 кВт, 220 В | ≈19 Ом |
| 3 кВт, 380 В (треугольник) | ≈48 Ом |
Расчёт мощности для котла делается по площади помещения и теплопотерям. Об этом отдельная статья Какой мощности ТЭН нужен для котла отопления. Готовые типовые ТЭН смотрите в каталоге. Если нужен нестандартный размер, отправьте заявку на изготовление по образцу через форму расчёта.
Частые вопросы
Можно ли включить ТЭН в сеть сразу после проверки мультиметром?
Не рекомендуется. Сначала визуальный осмотр, потом мультиметр, потом проверка фланца и резьбы в корпусе, потом установка с прокладкой, потом подключение кабеля через УЗО.
Мультиметр показывает разные значения сопротивления при повторных измерениях. Это норма?
Да, если разброс в пределах ±5 Ом. Температура влияет на сопротивление нихрома. Если разброс огромный (50 Ом в один раз, 200 в другой), ТЭН неисправен.
ТЭН на 220 В, а в доме трёхфазная сеть 380 В. Подойдёт?
Нет. Три ТЭН 220 В можно собрать в звезду и подключить на 380 В трёхфазное. Один ТЭН 220 В на 380 В перегорит за секунды.
Контактные стержни окислены (чёрные). ТЭН ещё можно использовать?
Смотря насколько. Лёгкий налёт на контактах можно прочистить наждаком. Если глубокая коррозия или наросты, риск плохого контакта, лучше новый.
Можно ли отремонтировать ТЭН? Переобмотать спираль?
Экономически нецелесообразно. Нихромовая спираль запрессована в периклаз и герметизирована. Разобрать, переобмотать и собрать дороже нового ТЭН.
Сколько времени должна работать новая спираль?
Зависит от условий. При нормальной воде, напряжении и нагрузке 5–10 лет. В жёсткой воде без фильтра 1–2 года.
УЗО срабатывает сразу при включении котла. ТЭН неправильный или проводка?
Проверить мультиметром изоляцию ТЭН. Если низкая, замена. Если ОК, проверить кабель, провод заземления, розетку.
