Подключение блока ТЭН: схемы звезда и треугольник, 220 и 380 В

На прошлой неделе привезли блок ТЭН из котельной: три трубки по 3 кВт, сгорел контактор. Владелец решил подключить напрямую через автомат 40 А, хотя по расчётам хватило бы 16 А. Кабель нагрелся, автомат не сработал, потому что номинал завышен. Такая история повторяется часто.

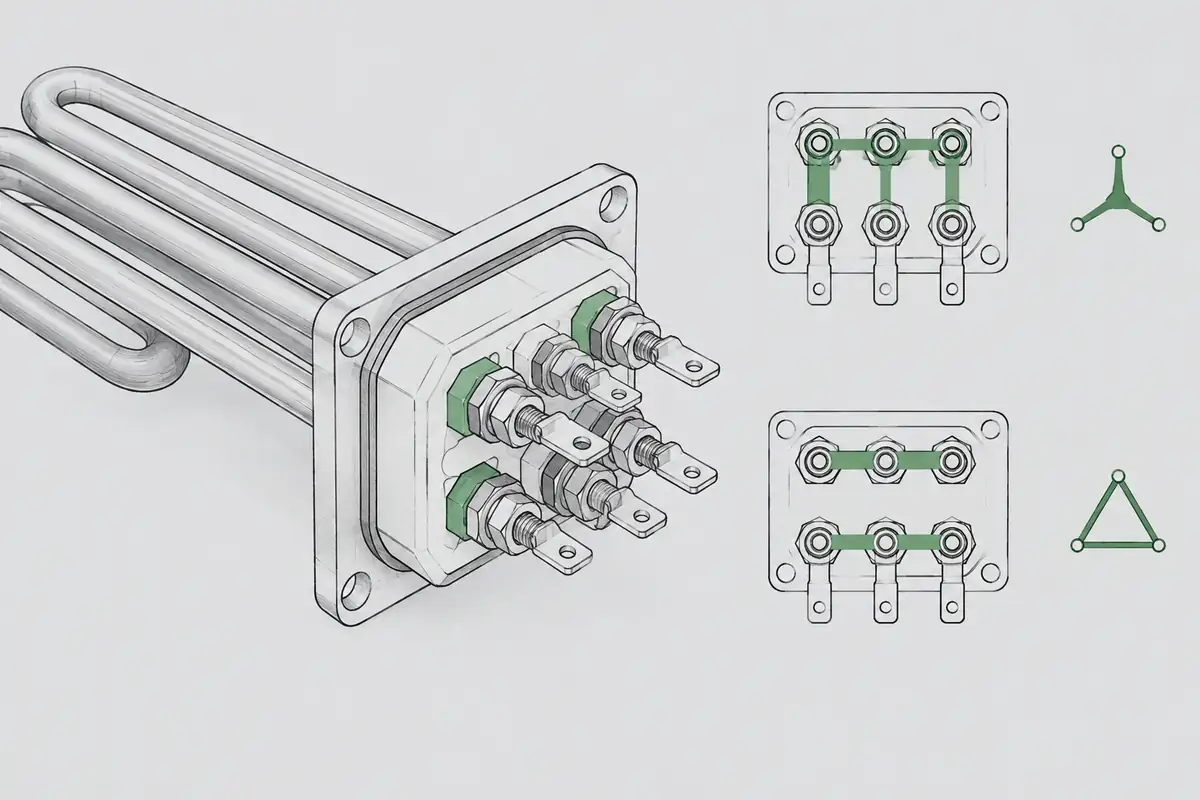

Звезда или треугольник: какую схему выбрать

Выбор схемы зависит от того, на какое напряжение рассчитаны ваши ТЭНы и какая сеть в здании. Если в щите есть нулевой провод и напряжение между фазой и нулём 220В, используйте звезду. Если нейтрали нет, а между фазами 380В, подключайте треугольником. ТЭН, рассчитанный на 220В, нельзя включать в треугольник на 380В, он выйдет из строя за секунды.

На практике мастеру часто попадаются блоки, где ТЭНы рассчитаны на 220В, а сеть 380В с нейтралью. Тогда собирают звезду: каждый ТЭН подключают к своей фазе и общему нулю. Если нейтрали нет, а ТЭНы на 380В, соединяют треугольником. Не перепутайте: подключение 220-вольтового ТЭН на 380В сожжёт его мгновенно.

Для равномерного распределения нагрузки по фазам количество ТЭНов должно быть кратно трём. В стандартных блоках три нагревателя. Если вы собираете блок самостоятельно из отдельных ТЭН, следите, чтобы их число делилось на три. Иначе одна фаза будет перегружена, а другие недогружены.

Проверить, на какое напряжение рассчитан ТЭН, можно по маркировке на корпусе. Подробности в статье Маркировка ТЭН по ГОСТ 13268-88. Там же вы найдёте расшифровку обозначений мощности и напряжения.

Расчёт тока по мощности и напряжению

Ток, который потребляет блок ТЭН, нужен для выбора кабеля и автомата. Если ток посчитать неверно, защита не сработает вовремя, а проводка перегреется. Формулы простые, но важно не перепутать, однофазная цепь перед вами или трёхфазная.

Для однофазной цепи (220В) формула такая: I = P / 220. Здесь P мощность в ваттах, I ток в амперах. Например, блок 3 кВт на 220В потребляет 3000 / 220 = 13,6 А. Это значение и будет основой для выбора автомата и кабеля.

Для трёхфазной цепи (380В) формула другая: I = P / (√3 × 380). Коэффициент √3 примерно равен 1,732. Для резистивной нагрузки, а ТЭН именно такая, cos(φ) принимаем за 1. Поэтому формула упрощается до I = P / 658. Например, блок 9 кВт на 380В даст ток 9000 / 658 = 13,7 А на каждой фазе.

Обратите внимание: при одинаковой мощности трёхфазный ток меньше однофазного. Блок 6 кВт на 220В потребляет 27,3 А, а на 380В всего 9,1 А на фазу. Поэтому большую мощность выгоднее подключать на три фазы.

Подробнее о выборе мощности ТЭН для котла читайте в статье Какой мощности ТЭН нужен для котла отопления. Там есть расчёт по площади помещения и теплопотерям.

Выбор кабеля по ПУЭ

Сечение провода выбирается по максимальному длительному току. Согласно ПУЭ глава 1.3, для меди и алюминия есть таблицы допустимых токовых нагрузок. Для трёхфазного подключения блока ТЭН минимальное сечение медного кабеля 2,5 мм² на фазу. Это значение подходит для токов до 16 А, что покрывает нашу задачу для 9 кВт.

Для однофазных блоков сечение выбирают по тому же принципу. Блок 3 кВт (13,6 А) достаточно кабеля 1,5 мм², но для надёжности и с учётом нагрева лучше взять 2,5 мм². Блок 6 кВт (27,3 А) потребует медный кабель 4 мм², а лучше 6 мм² при скрытой проводке.

Алюминиевый кабель брать не советую. Он дешевле, но выдерживает меньший ток при том же сечении. Для тока 13,7 А алюминий нужно сечение 4 мм², а не 2,5. При этом алюминиевые жилы капризны в зажимах, часто возникают подгорания контактов. В котельной, где доступ к соединениям ограничен, выбирайте медь.

При длине кабеля более 30 метров сечение увеличивают, чтобы падение напряжения не было слишком большим. Для блока ТЭН это редкость, обычно блок стоит рядом со щитом. Если же линия длинная, считайте падение напряжения по ПУЭ или просто берите сечение на ступень выше.

Параметры вашего ТЭН можно узнать по маркировке, расшифровка которой дана в статье Маркировка ТЭН по ГОСТ 13268-88.

Автоматический выключатель: номинал и характеристика

Для защиты линии ТЭН используют автоматические выключатели с характеристикой C. Буква C в маркировке, например C16, означает, что автомат рассчитан на резистивную нагрузку. У таких нагрузок нет пусковых токов, поэтому характеристика C с током срабатывания от 5 до 10 номиналов подходит идеально.

Номинал автомата выбирается по расчётному току с запасом 10-20%. Запас нужен, чтобы автомат не срабатывал от незначительных колебаний напряжения. Если расчётный ток 13,7 А, берём автомат на 16 А, а не на 13 или 20. На 20 А тоже можно, но при токе 14 А он не защитит кабель, если тот рассчитан на 16 А. Номинал подбирайте по расчётному току.

Ещё один момент: отключающая способность автомата. Обычно она составляет 6 кА или 10 кА. Для бытовых сетей достаточно 6 кА. Если у вас близко подстанция и ток короткого замыкания может быть большим, берите 10 кА. Это указано в характеристиках щита.

Для трёхфазного подключения можно поставить один трёхполюсный автомат или три однополюсных. Обычно ставят трёхполюсный, так проще и отключаются все фазы одновременно. Если срабатывает одна фаза, отключаются все три, и блок не останется работать на двух фазах.

Когда нужен контактор

Контактор это электромагнитный переключатель, который замыкает и размыкает силовые контакты под воздействием катушки. Он позволяет управлять большими токами дистанционно или через автоматику. Катушка у него слаботочная, управлять ею можно кнопкой, термостатом или контроллером.

Контактор обязателен, когда мощность блока превышает 7-10 кВт. В этом случае ручной автомат не предназначен для частых включений, и при каждом нажатии контакты быстро подгорают. Контактор тоже изнашивается, но его ресурс рассчитан на тысячи циклов.

Контактор нужен и тогда, когда блок ТЭН управляется автоматикой. Например, термостат даёт сигнал на включение. Через катушку контактора проходит малый ток, а силовые контакты смыкают цепь питания. В пультах управления электронагревателем ПУЭ контакторы стоят всегда.

Если у вас блок до 3 кВт и вы включаете его вручную, несколько раз в день, можно обойтись автоматом. Хотя я предпочитаю ставить контактор и на малые мощности. Так удобнее: можно поставить таймер или термостат позже, не переделывая щит.

УЗО и заземление

Устройство защитного отключения (УЗО) контролирует разницу токов в фазном и нулевом проводе. Если появляется утечка, например через корпус на землю, УЗО отключает цепь за доли секунды. Для водяных ТЭН УЗО обязательно, потому что вода проводит ток, и пробой изоляции может закончиться трагедией.

Ток утечки исправного ТЭН по ГОСТ 13268-88 не превышает 0,75 мА на киловатт мощности. Для блока 6 кВт это 4,5 мА. УЗО с номиналом 30 мА не сработает от такой утечки, потому что она ниже порога. Но при пробое изоляции ток утечки вырастет в десятки раз, и УЗО отключит питание. Человек будет спасён.

УЗО бывает с номиналами 30 мА и 100 мА. Для помещений с повышенной влажностью, а котельная это как раз такой случай, ставят 30 мА. Для сухих помещений можно 100 мА. Но я в любом случае ставлю 30 мА, разница в цене небольшая, а уровень защиты выше.

Не пренебрегайте заземлением. Если УЗО срабатывает, это сигнал о неисправности. Найдите причину утечки, а не отключайте УЗО. Частая причина утечки это повреждённая изоляция ТЭН или влага в клеммной коробке. Решается просушкой или заменой нагревателя.

Проверка домовой сети

Прежде чем подключать мощный блок ТЭН, убедитесь, что домовая сеть выдержит нагрузку. В типовой панельной квартире вводной кабель рассчитан на 3,5 кВт. Если вы включите блок 6 кВт, автомат на вводе выбьет, а при худшем раскладе перегреется кабель и начнётся пожар.

Для частного дома с трёхфазным вводом лимит обычно выше, но не всегда. Посмотрите на вводной автомат: если он на 25 А, то максимальная мощность 25 × 220 × 3 = 16,5 кВт для трёх фаз. Если автомат на 16 А, то всего 10 кВт. Учтите и другие потребители: освещение, розетки, насос.

Чтобы проверить доступную мощность, откройте щит и посмотрите номинал вводного автомата. Затем найдите сечение вводного кабеля. Для трёхфазного ввода сечение 4 мм² меди обычно соответствует автомату 25 А. Если вы сомневаетесь, вызовите электрика или обратитесь в энергокомпанию, там дадут точный ответ по техническим условиям.

При подключении ТЭН мощностью более 3,5 кВт в квартире требуется заявка в энергокомпанию. Возможно, придётся усилить ввод или выделить отдельную линию. Не делайте это самостоятельно, это нарушение, и в случае аварии страховая не выплатит компенсацию.

Если дом старый, а ввод рассчитан на 2,5 кВт, подключать блок 9 кВт нельзя. Нужна замена вводного кабеля, автомата и счётчика. Это отдельный проект, согласованный с сетевой организацией.

Пример расчёта для блока 9 кВт на 380В

Рассмотрим полный пример подбора оборудования для блока ТЭН мощностью 9 кВт, который будет работать от трёхфазной сети 380В. Такие блоки часто ставят в частных домах для отопления.

Частые ошибки при подключении

За годы ремонтов я насмотрелся на разные подключения, и вот что повторяется чаще всего:

Если вы меняете старый блок, прочитайте Как подобрать ТЭН на замену по старому. Там рассказано, какие размеры замерить и что сфотографировать, чтобы новый ТЭН стал без переделок.

И ещё один совет из практики. После подключения блока ТЭН обязательно прозванивайте каждую цепь мегомметром. Сопротивление изоляции должно быть не менее 0,5 МОм по ГОСТ 13268-88. Если меньше, ищите повреждение изоляции до первого включения. Это займёт минут десять, а может спасти от пожара.
