При включении котла щёлкнул автомат, вода не нагревается. Мастер из сервиса разводит руками: «сгорел ТЭН». Прежде чем менять нагреватель, стоит разобраться, почему сгорает ТЭН именно в вашем оборудовании. По следам на трубке можно понять причину и не повторить ошибку.
Короткий ответ
ТЭН перегорает, когда тепло от спирали не успевает уходить в воду. Главные виновники: накипь, которая закрывает трубку, скачки напряжения, плохой контакт в клеммах, коррозия оболочки и механические повреждения. В большинстве случаев достаточно устранить причину, и новый ТЭН прослужит положенные 10 лет.
Коротко
- Накипь на трубке перекрывает отвод тепла, спираль перегревается и плавится.
- Скачки напряжения и плохие контакты в клеммах дают локальный перегрев.
- Коррозия оболочки разрушает изоляцию, появляется ток утечки.
- Проверка мультиметром и мегаомметром показывает состояние спирали и изоляции.
- Очистка от накипи, стабилизатор и дифавтомат продлевают ресурс нагревателя.
Как устроен ТЭН и почему он выходит из строя

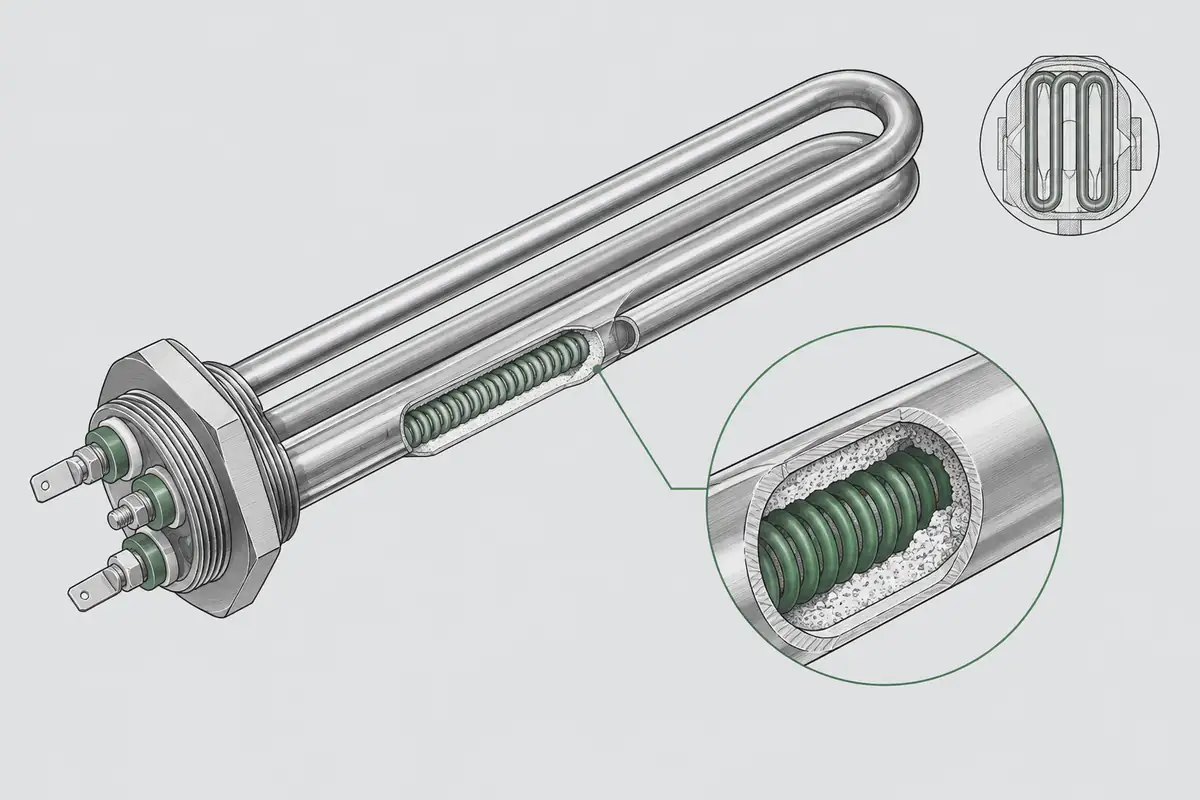

Трубчатый электронагреватель состоит из металлической трубки, внутри которой уложена нихромовая спираль. Пространство между спиралью и оболочкой заполнено периклазом: это спрессованный порошок оксида магния, который держит витки и передаёт тепло на трубку.
Периклаз
Это наполнитель из оксида магния, который изолирует спираль от оболочки и одновременно проводит тепло. От его плотности зависит, насколько равномерно греется поверхность ТЭН.
Нихром марки Х20Н80 выдерживает нагрев до 1100-1200 °C, поэтому в нормальном режиме спираль не страдает. По ГОСТ 13268-88 сопротивление изоляции холодного ТЭН должно быть не менее 0,5 МОм, а при заводских испытаниях не менее 50 МОм. Пока тепло уходит в воду, спираль работает при рабочей температуре. Стоит теплопередаче нарушиться, температура на оболочке поднимается, спираль перегревается и разрушается.
Накипь: главная причина перегорания

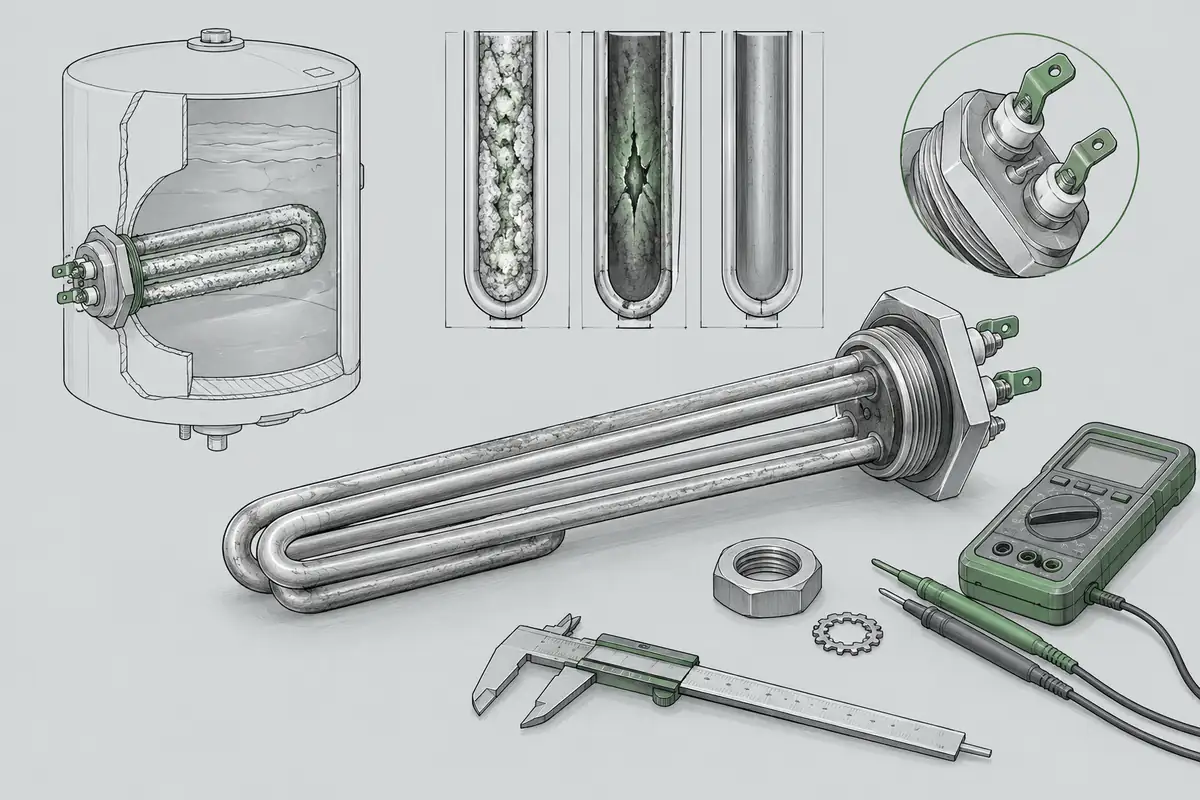

Минеральные соли при нагреве оседают на оболочке ТЭН и образуют твёрдую корку. Эта корка работает как теплоизолятор: спираль получает больше энергии, чем может отдать в воду, и перегревается.
Жёсткость воды
Это суммарное содержание солей кальция и магния. Измеряется в градусах жёсткости, вода с показателем более 20 °Ж считается очень жёсткой и быстро зарастает накипью.
Вода с жёсткостью более 20 °Ж покрывает ТЭН плотным слоем за несколько месяцев. По ГОСТ 13268-88 изменение температуры по длине оболочки не должно превышать ±16% на прямых участках. Слой накипи нарушает это условие: одни участки перегреваются, другие остаются холодными. Средний срок службы ТЭН в нормальных условиях составляет 10 лет, в жёсткой воде он сокращается на 40-60%.
| Параметр | Норма | Проблема |
|---|---|---|
| Жёсткость | до 20 °Ж | больше 20 °Ж |
| Кислород в воде | мало, температура ниже 80 °C | много, температура выше 80 °C |
| Состояние оболочки | тонкий слой накипи | твёрдая корка |
| Ресурс | 10 лет | сокращение на 40-60% |
Жёсткая вода
Если вода жёсткая, ТЭН обрастает коркой за несколько месяцев. Без очистки спираль перегревается до критической температуры и сгорает.
Поверхностную накипь можно снять самостоятельно. Для этого отключают питание, сливают воду, выкручивают ТЭН и замачивают его в растворе лимонной или уксусной кислоты на 12-24 часа. Затем трубку промывают проточной водой и ставят на место.
Электрические причины: напряжение, фазы, контакты
Скачки напряжения в сети бьют по спирали и электронике котла. При проседании одной из фаз трёхфазный котёл может полностью заблокироваться автоматикой. Неправильное подключение фаз даёт на ТЭН не то напряжение, на которое он рассчитан, и нагреватель перегорает.
Котлы мощностью до 12 кВт работают от однофазной сети 220 В, свыше 12 кВт нужна трёхфазная сеть 380 В. Для котла на 9 кВт рекомендуют инверторный стабилизатор на 12-15 кВА, он сглаживает броски напряжения и защищает спираль от перегрева.
Переходное сопротивление контакта
Это сопротивление в месте соединения провода и клеммы. Если контакт ослаблен или окислен, сопротивление растёт, в точке соединения выделяется тепло, которое передаётся на контактный стержень ТЭН.
На контактах накапливаются оксидные плёнки, пыль и влага. Плохой контакт даёт локальный перегрев, который разрушает место пайки или сварки внутри ТЭН. Поэтому при каждой замене нагревателя проверяйте клеммы и подтягивайте соединения.
Стабилизатор напряжения
Для котла на 9 кВт ставьте стабилизатор на 12-15 кВА. Если сеть в селе или в промзоне, скачки напряжения будут повторяться, и новый ТЭН сгорит так же быстро.
Коррозия и электролитическое разрушение
Электролитическая коррозия
Это разрушение металла под действием электрического тока, который возникает между оболочкой ТЭН и водой. Вода с растворёнными солями работает как электролит.
При контакте стальной оболочки с водой идёт анодное окисление: Fe → Fe²⁺ + 2e⁻. Коррозия ускоряется, если в воде много кислорода и температура поднимается выше 80 °C. На оболочке появляются язвы, металл становится пористым, внутрь попадает влага и сопротивление изоляции падает.
Магниевый анод в бойлере снижает коррозию, но не исключает её полностью. В жёсткой воде анод расходуется быстрее, и защита слабеет. Защитная обработка стали в растворе нитрита натрия повышает коррозионную стойкость в 2,6-7,4 раза, но в бытовых бойлерах такую обработку не делают.
Ток утечки
Коррозия идёт незаметно. Первый признак проблемы: падение сопротивления изоляции ниже 0,5 МОм или срабатывание УЗО.
Механические повреждения и дефекты
Удар по ТЭН, неправильное хранение с перегибом или монтаж в тесном отсеке повреждают оболочку. Деформация трубки прерывает контакт спирали с периклазом, появляется зона локального перегрева. Микротрещины открывают дорогу влаге, наполнитель намокает, сопротивление изоляции падает.
- Не перегибать трубку при монтаже, радиус изгиба должен соответствовать ГОСТ.
- Не ронять ТЭН и не ударять по оболочке.
- Проверять целостность трубки перед установкой.
- Не затягивать гайку с перекосом, чтобы не сплющить оболочку.
- Хранить нагреватели в вертикальном положении, без нагрузки на выводы.
Как проверить ТЭН мультиметром
Перед заменой снимите ТЭН и прозвоните его мультиметром. Если цепь между выводами разомкнута, спираль оборвана. Если сопротивление близко к нулю, спираль замкнута на оболочку, и при включении выбивает автомат.
Мультиметр показывает состояние спирали, но для оценки изоляции нужен мегаомметр. Мегаомметр подаёт повышенное напряжение и выявляет микротрещины, через которые влага уже добралась до наполнителя. При сопротивлении изоляции ниже 0,5 МОм ТЭН подлежит замене.
| Метод | Что проверяет | Оборудование | Результат |
|---|---|---|---|
| Омметр | Целостность спирали | Мультиметр | Обрыв или короткое замыкание |
| Мегаомметр | Сопротивление изоляции | Мегаомметр на 500-2500 В | Утечка тока, увлажнение наполнителя |
Профилактика: как не допустить перегорания
Чтобы новый ТЭН не повторил судьбу старого, закройте все причины отказа сразу. Накипь, напряжение, контакты, коррозия и механика: каждая из них убивает нагреватель по отдельности, а вместе сокращают ресурс в разы.
- Очищать ТЭН от накипи раз в год при жёсткой воде, профилактика продлевает ресурс на 30-50%.
- Установить инверторный стабилизатор напряжения на котёл.
- Поставить дифавтомат вместо простого УЗО, он защищает от утечек, перегрузок и короткого замыкания.
- Использовать фильтр с полифосфатом натрия, он переводит соли жёсткости в нерастворимый осадок.
- Проверять контакты при каждом техническом обслуживании и подтягивать клеммы.
Дифавтомат
Для электрического котла с ТЭН используйте дифавтомат, а не простое УЗО. Дифавтомат отключает линию и при утечке тока, и при перегрузке, и при коротком замыкании.
Когда будете выбирать новый нагреватель, сверьтесь с маркировкой старого ТЭН. Расшифровка маркировки по ГОСТ 13268-88 поможет не ошибиться с мощностью и длиной. Если маркировка стёрлась, можно снять размеры и заказать ТЭН по образцу, подробности в разделе заказ ТЭН по образцу.
Срок службы ТЭН и когда менять
При нормальных условиях: мягкая вода, стабильное напряжение, исправные контакты и отсутствие ударов, ТЭН работает около 10 лет. В жёсткой воде без фильтра ресурс сокращается на 40-60%, а при регулярных скачках напряжения нагреватель может выйти из строя за 2-3 года.
Не ждите, пока ТЭН перегорит окончательно. Если котёл стал хуже греть, а автомат иногда выбивает, снимите нагреватель и осмотрите его. Слой накипи, раковины на оболочке, трещины у выводов: всё это повод заменить ТЭН, а не ремонтировать его.
Частые вопросы
Почему сгорел новый ТЭН, который только вчера поставили?
Возможны скачок напряжения, плохой контакт в клеммах, неправильное подключение фаз или заводской брак. Сначала проверьте напряжение и контакты, потом меняйте нагреватель.
Можно ли включать котёл, если ТЭН сгорел?
Нельзя. При коротком замыкании спирали на оболочку выбивает автомат, а при повреждённой изоляции возможен пожар. Сначала найдите причину и замените ТЭН.
Чем отличается сухой ТЭН от мокрого?
В мокром ТЭН оболочка напрямую контактирует с водой, в сухом спираль стоит в герметичной колбе, которая не касается жидкости. Оба типа перегорают, если нарушена теплопередача или в сети скачет напряжение.
Как узнать жёсткость воды дома?
Используйте тест-полоски или сдайте воду в лабораторию. Если жёсткость выше 20 °Ж, без фильтра и регулярной очистки ТЭН будет перегреваться.
Помогают ли полифосфатные фильтры?
Полифосфат натрия переводит растворимые соли жёсткости в нерастворимые кристаллы, которые оседают в осадок. Накипь на ТЭН почти не образуется, но картридж нужно вовремя менять.
Сколько стоит замена ТЭН в сервисе?
Итоговая цена складывается из стоимости нагревателя и работы. Чтобы посчитать точно, пришлите маркировку старого ТЭН в заявку на расчёт.
Распространяется ли гарантия на перегоревший ТЭН?
Перегорание обычно считают естественным износом, а не дефектом. Гарантия покрывает заводской брак, например, плохую герметизацию выводов, но такие случаи редки.
