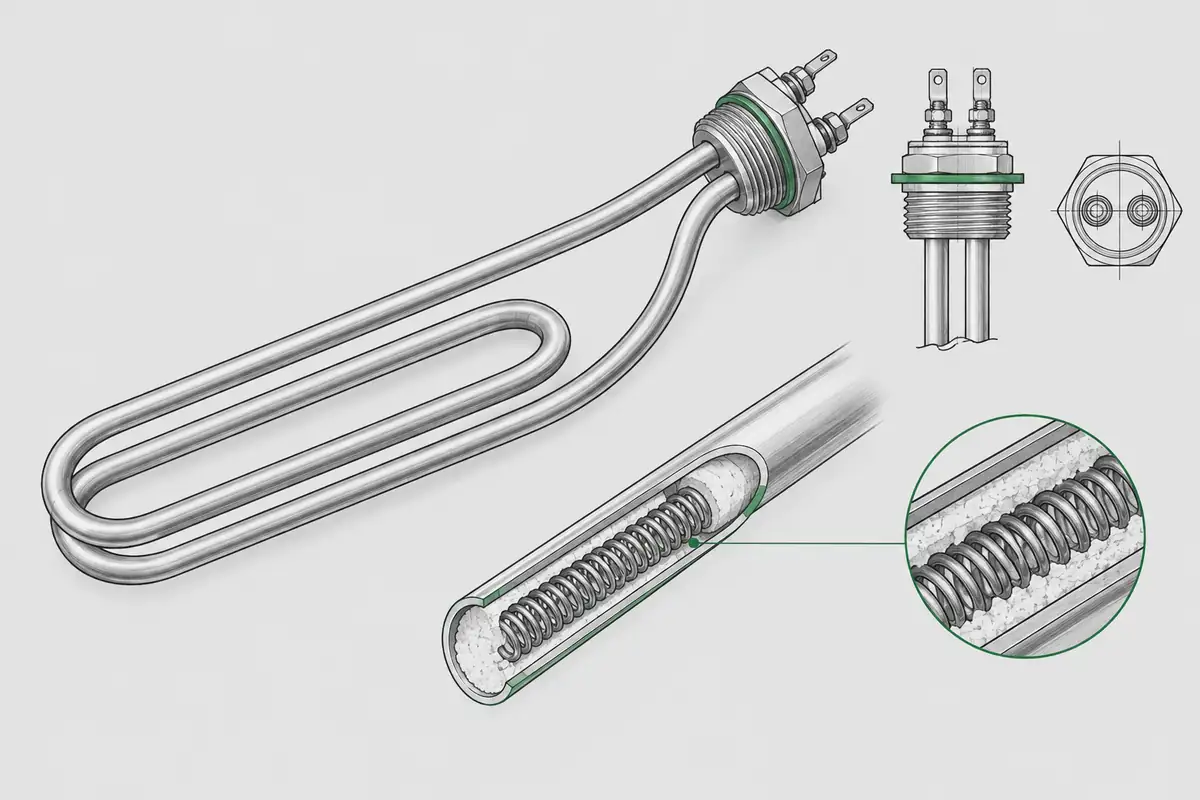

Принесли в ремонт пресс-форму: перестала греться, а старый ТЭН вынут, маркировка стерта. Знакомая ситуация. Чтобы не ошибиться с новым, нужно знать три вещи: посадочный диаметр, развёрнутую длину и мощность. Разберу, как их определить и на что ещё обратить внимание. Патронный ТЭН это цилиндрический нагреватель с металлическим корпусом, внутри которого спираль из нихрома засыпана периклазом. Такие ТЭН ставят в пресс-формы, термопластавтоматы, промышленные калориферы и другое оборудование. По ГОСТ 13268-88 диаметр корпуса может быть от 6,5 до 16 мм, развёрнутая длина от 250 до 6300 мм, мощность от 0,1 до 25 кВт.
Короткий ответ
Сначала измерьте диаметр и длину старого ТЭН (или посадочного гнезда). Затем по напряжению сети (220 или 380 В) и требуемой мощности (от 0,1 до 25 кВт) подберите новый. Убедитесь, что удельная нагрузка не превышает 50 Вт/см² для воздуха. Если маркировка сохранилась, сразу закажите по ней. Для воды используйте ТЭН из нержавеющей стали, для воздуха подойдёт углеродистая сталь.
Например, если у вас пресс-форма с гнездом диаметром 10 мм и глубиной 200 мм, вам нужен ТЭН диаметром 10 мм и развёрнутой длиной около 200 мм (плюс холодные концы по 10–20 мм с каждой стороны). Мощность выбирайте по паспорту оборудования или по расчёту. Для бойлера 100 литров достаточно 1,5–2 кВт, для котла отопления на 60 м² нужно около 6 кВт.
Как понять, что ТЭН сгорел
Опасно
Если оборудование не греет, срабатывает УЗО или плавкая вставка, корпус почернел или появились трещины. ТЭН вышел из строя. Дальнейшая эксплуатация опасна: возможен пожар или поражение током.
Другие признаки: нагрев стал слабым или неравномерным, при включении слышен треск или шипение, корпус вздулся, на поверхности видны следы коррозии или отслоения металла. Если заметили хотя бы один из этих симптомов, немедленно отключайте оборудование и проверяйте ТЭН мультиметром. Причинами отказа могут быть накипь, коррозия, низкое напряжение, механическое повреждение или превышение удельной нагрузки.
Проверка мультиметром: 4 шага до замены
Если мультиметр показывает сопротивление в пределах 80–500 Ом, а изоляция выше 0,5 МОм, ТЭН исправен. Если нет, нужна замена. Помните: перед любой проверкой оборудование должно быть обесточено. Для точной диагностики можно также измерить напряжение на контактах при включённом приборе (режим V~). Напряжение должно соответствовать номиналу сети (220 или 380 В). Если напряжение отсутствует или ниже нормы, проблема в питании, а не в ТЭН.
Если после проверки вы сомневаетесь в параметрах, проще всего подобрать ТЭН по образцу, измерив старый нагреватель.
Как выбрать ТЭН по параметрам: три сценария
Мощность по площади
Для помещения 60 м² с утеплением нужен ТЭН мощностью около 6 кВт. Напряжение 220 В или 380 В. Диаметр подбирается по фланцу котла. Подробнее читайте в статье о расчёте мощности для котла. Примеры: 3 кВт для 30 м², 6 кВт для 60 м², 9 кВт для 90 м².
Объём бака
На 100 литров воды достаточно ТЭН 1,5–2 кВт, время нагрева 2,5–4 часа. Для бойлера 1500 Вт время нагрева от 20°С до 60°С составляет 183–252 минуты. Для 2000 Вт 150–235 минут. Обязательно из нержавеющей стали и с магниевым анодом для защиты от коррозии.
По чертежу и среде
ТЭН работает в масле или воздухе. Требуется высокая удельная нагрузка (до 50 Вт/см²), оболочка из нержавейки. Размеры строго по посадочному отверстию. Если чертежа нет, измерьте диаметр и глубину гнезда. Длина контактных стержней по ГОСТ от 40 до 630 мм, выбирайте так, чтобы удобно было подключать провода.

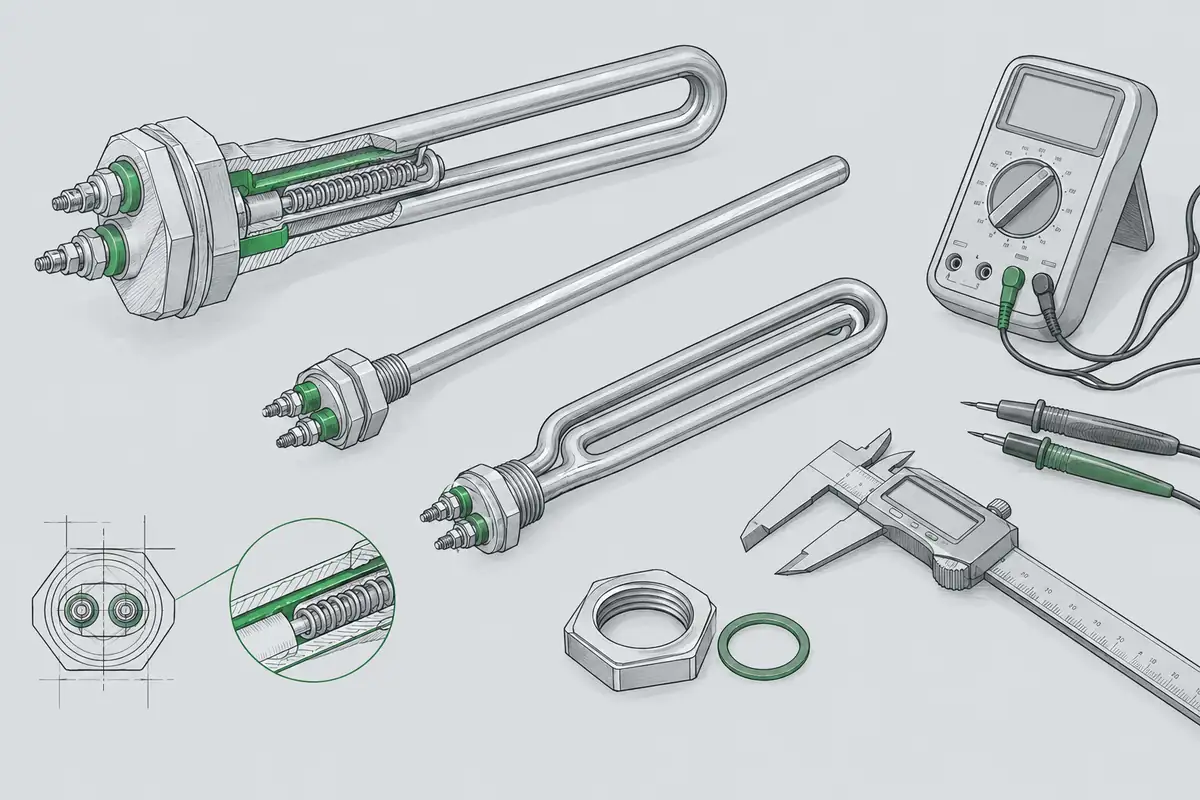

В любом случае сверьтесь с паспортом оборудования. Если паспорта нет, измерьте старый ТЭН штангенциркулем: диаметр корпуса, длину от контактных стержней до конца, длину холодных зон (обычно 10–20 мм с каждой стороны). Эти данные нужны для точного заказа. Также запишите напряжение и мощность, если они указаны на корпусе.
Удельная поверхностная нагрузка: что это и почему важна
Удельная поверхностная нагрузка
Это мощность, делённая на площадь поверхности ТЭН (Вт/см²). Показывает, насколько интенсивно греется оболочка. Для патронных ТЭН стандарт 50 Вт/см² при 500°С.
Пример расчёта. Допустим, ТЭН диаметром 10 мм и длиной 200 мм. Площадь поверхности S = π × 1,0 см × 20 см ≈ 62,8 см². Если мощность 3 кВт, нагрузка = 3000 / 62,8 ≈ 47,8 Вт/см². Это в пределах нормы для воздуха. Если нагрузка выше 50 Вт/см², спираль будет перегреваться и быстро выйдет из строя. Для воды и масла допускаются более высокие нагрузки (до 70–100 Вт/см²), так как теплоотвод лучше. Для неподвижного воздуха нагрузка не должна превышать 50 Вт/см², для движущегося воздуха (скорость свыше 6 м/с) можно до 100 Вт/см².
Практический совет
Если ТЭН перегревается и быстро выходит из строя, возможно, нагрузка завышена. Для воды и масла можно брать выше 50 Вт/см², для воздуха не более 50. Проверьте по паспорту или расчёту. Если сомневаетесь, выбирайте ТЭН с запасом по длине (больше площадь, меньше нагрузка).
Ещё один параметр: развёрнутая длина спирали. Она влияет на сопротивление нихрома. Более длинная спираль даёт большее сопротивление и меньший ток. Минимальное расстояние между витками спирали и от спирали до корпуса по ГОСТ должно быть не менее 1 мм. Это важно для предотвращения короткого замыкания.
Расчёт тока и сопротивления: примеры
| Мощность, кВт | Ток при 220 В, А | Ток при 380 В (треугольник), А |
|---|---|---|
| 1 | 4,55 | 1,5 |
| 3 | 13,6 | 4,5 |
| 6 | 27,3 | 9,0 |
| 9 | 40,9 | 13,5 |
Сопротивление считаем по закону Ома: R = U² / P. Например, для ТЭН 3 кВт на 220 В: R = 220² / 3000 ≈ 16,1 Ом. Если мультиметр показывает сильно другое значение, спираль повреждена. Для 1 кВт на 220 В сопротивление 48,4 Ом. Для 6 кВт на 220 В сопротивление 8,1 Ом. Для 9 кВт на 220 В сопротивление 5,4 Ом.
Ток для однофазной сети 220 В: I = P / (U × cos φ). Для 3 кВт это 3000 / (220 × 0,95) ≈ 13,6 А. Для трёхфазной сети 380 В: I = P / (√3 × U × cos φ). Для 3 кВт это 3000 / (1,732 × 380 × 0,85) ≈ 4,5 А. Зная ток, можно выбрать сечение кабеля и защиту.
Пример для бойлера: если у вас ТЭН 2 кВт на 220 В, ток составит 2000 / (220 × 0,95) ≈ 9,1 А. Для такого тока достаточно кабеля 1,5 мм², но по ПУЭ для стационарных нагревателей рекомендуется минимум 2,5 мм².
Подключение звездой или треугольником: схемы
Если у вас трёхфазная сеть 380 В, а ТЭН рассчитаны на 220 В, их соединяют звездой: один конец каждого ТЭН объединяют в нейтраль, другие три подключают к фазам. Если ТЭН на 380 В, используют треугольник: каждый ТЭН включают между двумя фазами. Для котла 6–9 кВт на 380 В стандарт это треугольник. При звезде каждый ТЭН получает 220 В, при треугольнике 380 В. Поэтому если у вас ТЭН на 220 В, их нельзя подключать треугольником к сети 380 В, они сгорят. Для однофазных ТЭН (220 В) схема проще: два контакта подключаются к фазе и нулю, корпус заземляется.
Практический совет: если вы меняете ТЭН в трёхфазном оборудовании, посмотрите, как подключены старые ТЭН. Если они соединены звездой, значит, каждый ТЭН на 220 В. Если треугольником, то на 380 В. При замене сохраните ту же схему.
Кабель и защита: требования ПУЭ
Безопасность
Для однофазного ТЭН 3–4 кВт нужен медный кабель сечением не менее 3×2,5 мм², для 5 кВт нужно 3×4 мм². Обязательно установите УЗО и плавкие предохранители. Ток утечки нового ТЭН не должен превышать 0,75 мА/кВт по ГОСТ.
УЗО выбирают с током утечки 30 мА для защиты человека. Для мощных ТЭН (от 7 кВт) ставят УЗО на 100 мА. Плавкие предохранители защищают от короткого замыкания. Не экономьте на защите, это опасно. Также рекомендуется устанавливать стабилизатор напряжения, если в сети частые перепады. Низкое напряжение увеличивает ток и перегревает спираль, а скачки напряжения повреждают изоляцию.
Пример выбора кабеля: для ТЭН 6 кВт на 220 В ток 27,3 А. По ПУЭ для такого тока нужен кабель сечением 4 мм² (допустимый ток 35 А). Если кабель длинный (более 20 м), сечение увеличивают до 6 мм².
Из чего сделан ТЭН: материалы и наполнитель
Материалы корпуса и наполнитель
Оболочка: нержавеющая сталь (AISI 304, 316) для воды и агрессивных сред, углеродистая сталь для воздуха. Внутри находится спираль из нихрома, засыпанная периклазом (оксид магния). Периклаз изолирует спираль от корпуса и отводит тепло. Если оболочка повреждена, влага попадает на периклаз, и ТЭН выходит из строя.
Периклаз получают обжигом магнезитового порошка при 1700–2000°С. Он имеет высокое удельное сопротивление и хорошую теплопроводность, поэтому одновременно изолирует и отводит тепло от спирали. Для воды всегда выбирайте нержавеющую сталь, иначе корпус быстро заржавеет. Для масла и воздуха можно использовать углеродистую сталь, она дешевле. Но если среда агрессивная (кислоты, щёлочи), нужна нержавейка AISI 316.
Контактные стержни обычно из стали или латуни, их длина по ГОСТ от 40 до 630 мм. Они должны быть достаточно длинными для удобного подключения проводов, но не слишком, чтобы не мешать монтажу.
Почему ТЭН перегорает: 5 причин
- Накипь на поверхности (снижает теплоотвод, спираль перегревается).
- Коррозия оболочки (особенно в воде без магниевого анода).
- Низкое напряжение в сети (ток растёт, спираль перегорает).
- Скачки напряжения (повреждают изоляцию).
- Превышение удельной поверхностной нагрузки (неправильный выбор мощности).
Чаще всего причина в накипи. Если вода жёсткая, ставьте фильтр или используйте дистиллированную воду. Для воздуха главный враг это превышение удельной нагрузки. Если ТЭН перегорает раз в полгода, проверьте, не завышена ли мощность для вашей среды. Также возможны механические повреждения при монтаже (трещины корпуса) и вибрация, которая вызывает усталость металла.
Профилактика: установите магниевый анод в бойлере, используйте стабилизатор напряжения, периодически удаляйте накипь, выбирайте ТЭН с запасом по длине (меньше удельная нагрузка). Если ТЭН работает в масле, убедитесь, что масло не содержит воды.
Как читать маркировку на корпусе
Например, надпись '220 В 3 кВт Воздух 2025' означает, что ТЭН рассчитан на 220 В, мощность 3 кВт, рабочая среда воздух, выпущен в 2025 году. Если маркировка стерта, ориентируйтесь на размеры и обращайтесь к нам, поможем подобрать по образцу. Подробнее о расшифровке обозначений читайте в статье Маркировка ТЭН по ГОСТ 13268-88.
Частые вопросы
Почему мой ТЭН часто перегорает?
Основные причины: накипь (для воды), коррозия, низкое напряжение в сети, превышение удельной нагрузки. Установите магниевый анод и стабилизатор напряжения.
Какой ток должен быть в ТЭН мощностью 3 кВт при 220 В?
Около 13,6 А. Расчёт по формуле I = P / (U × cos φ) с cos φ ≈ 0,95.
Сколько времени нагреется бойлер 100 литров с ТЭНом 2000 Вт?
От 150 до 235 минут, в зависимости от конструкции и теплопотерь.
Можно ли переделать подключение ТЭН со звезды на треугольник?
Да, но при этом мощность увеличится в 3 раза, и ток возрастёт. Проверьте, выдержит ли сеть и кабель.
Что означает сопротивление изоляции 0,5 МОм?
Это минимальное сопротивление между спиралью и корпусом по ГОСТ 13268-88. Если меньше, ТЭН опасен, его нужно заменить.
Как часто менять магниевый анод в бойлере?
Раз в 1–2 года, в зависимости от жёсткости воды. Если анод разрушен, начнёт корродировать корпус ТЭН.
